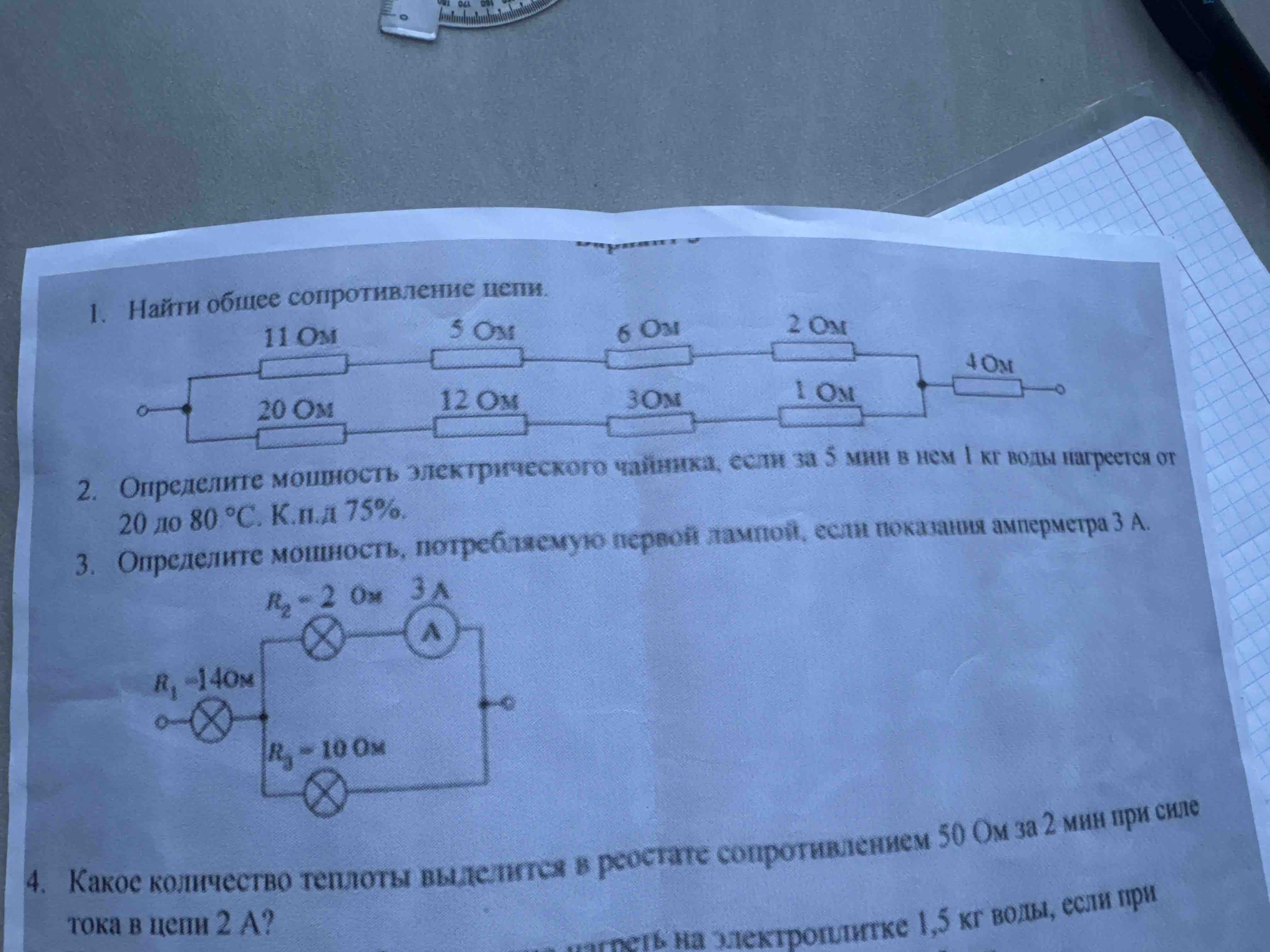

Решить

Для решения задачи следует воспользоваться законами электрических цепей, в частности законом Ома и правилами расчета сопротивлений в последовательных и параллельных соединениях. ### 1. Найти общее сопротивление цепи #### Левый участок цепи (последовательное соединение): - 20 Ом, 120 Ом, и 15 Ом соединены последовательно. - Общее сопротивление: \( R_{\text{послед}} = 20\, \Omega + 120\, \Omega + 15\, \Omega = 155\, \Omega \). #### Правый участок цепи (последовательное соединение 5 Ом и параллельное соединение 20 Ом, 5 Ом и 110 Ом): - Верхний участок: два 5 Ом соединены в последовательности. - Нижний участок: параллельное соединение 20 Ом, 5 Ом и 110 Ом. ##### Параллельное соединение: - Формула для параллельного сопротивления: \[ \frac{1}{R_{\text{паралл}}} = \frac{1}{20\, \Omega} + \frac{1}{5\, \Omega} + \frac{1}{110\, \Omega} \] - Выполним вычисления: \[ \frac{1}{R_{\text{паралл}}} = \frac{1}{20} + \frac{1}{5} + \frac{1}{110} = 0.05 + 0.2 + 0.0091 = 0.2591 \] - Обратное значение для нахождения общего сопротивления: \[ R_{\text{паралл}} \approx \frac{1}{0.2591} \approx 3.86\, \Omega \] ##### Общее сопротивление на правом участке: - Последовательность из 5 Ом и 3.86 Ом: \[ R_{\text{правый}} = 5\, \Omega + R_{\text{паралл}} = 5\, \Omega + 3.86\, \Omega = 8.86\, \Omega \] ### 2. Общее сопротивление всей цепи: - Полученные сопротивления участков 155 Ом и 8.86 Ом соединены параллельно с 10 Ом: - Для этой параллельной схемы: \[ \frac{1}{R_{\text{общ}}} = \frac{1}{155\, \Omega} + \frac{1}{8.86\, \Omega} \] \[ \frac{1}{R_{\text{общ}}} = 0.00645 + 0.1129 \approx 0.11935 \] \[ R_{\text{общ}} \approx \frac{1}{0.11935} \approx 8.38\, \Omega \] ### 3. Определение силы тока через амперметр A: Для нахождения тока используется следующее: - Общее напряжение: 220 В - Закон Ома: \( I = \frac{U}{R} \) \[ I = \frac{220\, \text{В}}{8.38\, \Omega} \approx 26.25\, \text{А} \] ### Результаты: а) Общее сопротивление цепи: \( 8.38\, \Omega \) б) Сила тока в амперметре: \( \approx 26.25\, \text{А} \)
