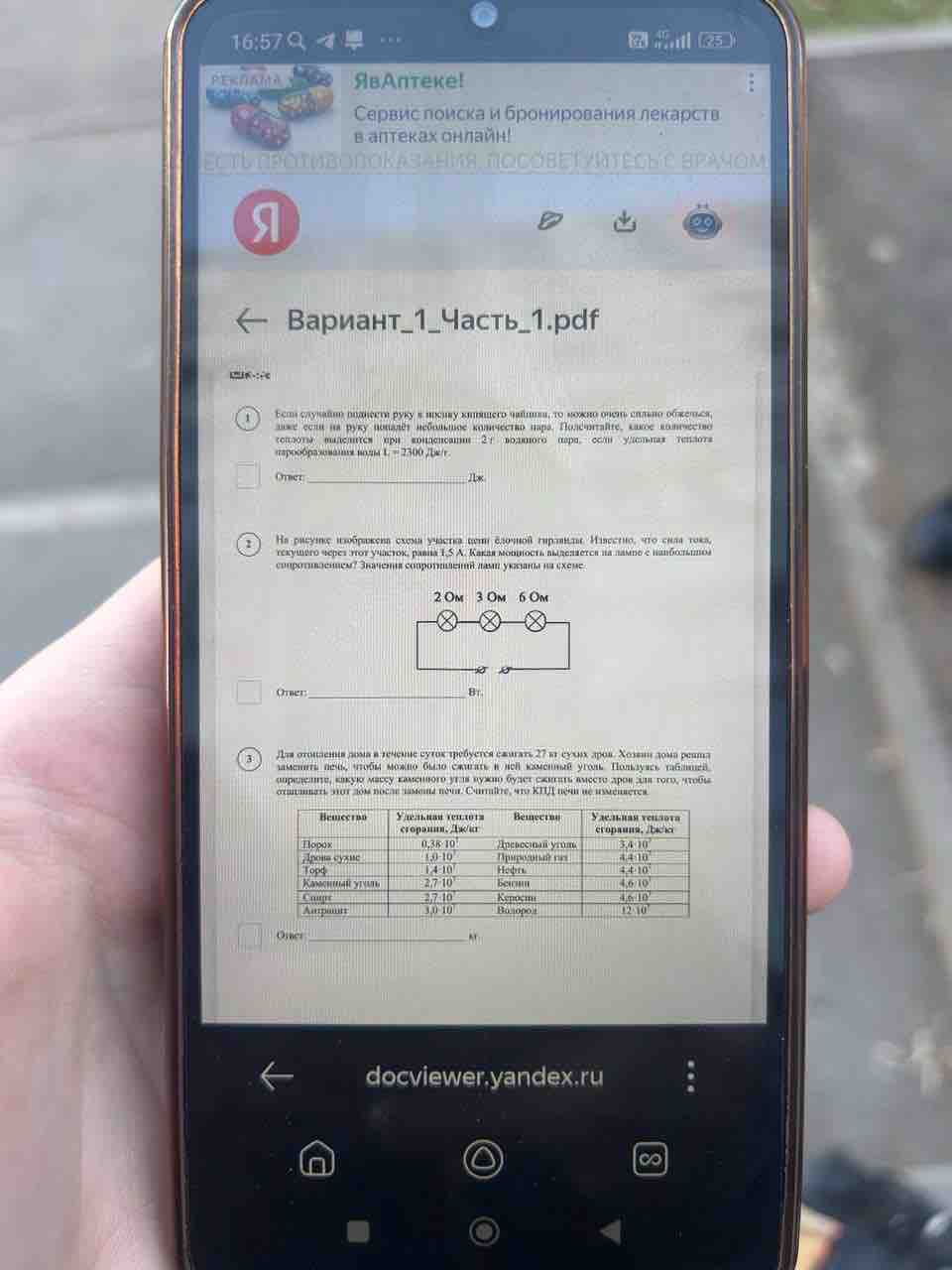

Похоже, у нас есть задача с электрическими цепями. К сожалению, текст на изображении нечеткий, но я могу объяснить некоторые общие принципы решения задач на электрические цепи.

Примерный план решения:

1. Определите элементы цепи:

   • Определите, какие резисторы подключены последовательно, а какие — параллельно.
   • Обратите внимание на наличие источников напряжения и других компонентов.

2. Расчет для последовательного соединения:

   • Сопротивления складываются: \( R_{\text{общ}} = R_1 + R_2 + \ldots \).

3. Расчет для параллельного соединения:

   • Общее сопротивление находится по формуле: \( \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots \).

4. Примените законы Кирхгофа:

   • Первый закон (закон сохранения заряда): сумма токов, входящих в узел, равна сумме токов, выходящих из узла.
   • Второй закон (закон сохранения энергии): сумма напряжений по замкнутому контуру равна сумме ЭДС по этому контуру.

5. Примеры расчета тока и напряжения:

   • Используйте закон Ома для участка цепи: \( I = \frac{U}{R} \), где \( I \) — ток, \( U \) — напряжение, \( R \) — сопротивление.

6. Подключение результатов к вопросу:

   • Определите необходимую физическую величину согласно заданному вопросу, используя расчеты.

Если у вас есть конкретный вопрос или часть задачи, на которой вы застряли, дайте мне знать, и я постараюсь помочь с решением!
