Реши задачу по физике

Давайте разберём задачу по физике, в которой нужно определить электрическое сопротивление на участке цепи, используя зависимость силы тока \( I \) от напряжения \( U \).

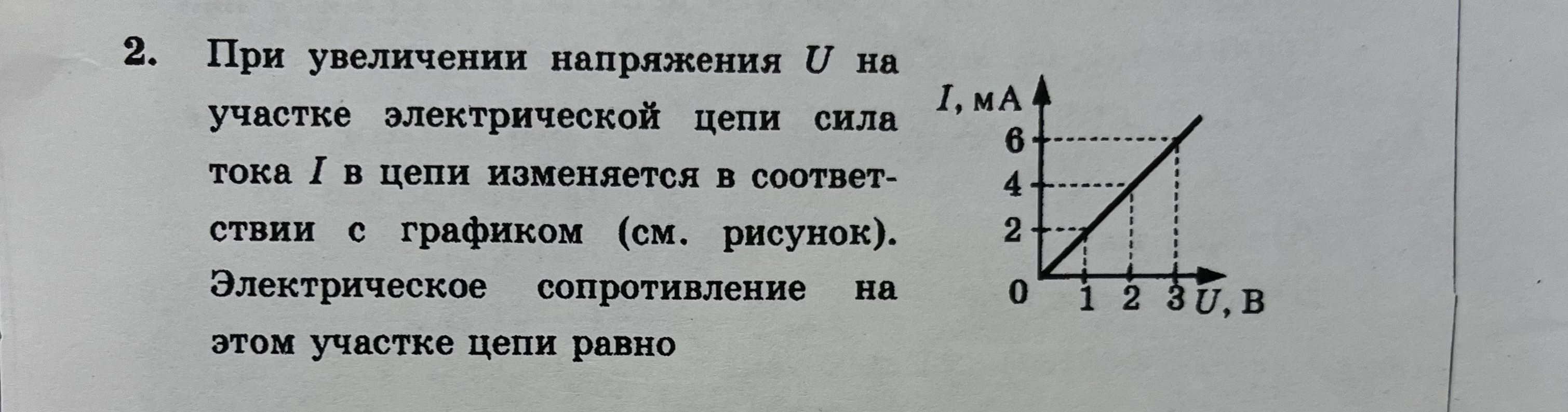

На графике видно, что зависимость линейная и проходит через начало координат. Это типично для омических проводников, где выполняется закон Ома:

\[ R = \frac{U}{I} \]

где:

• \( R \) — сопротивление,
• \( U \) — напряжение,
• \( I \) — сила тока.

Для нахождения сопротивления нужно выбрать любую точку на графике, кроме начала координат, и подставить значения \( U \) и \( I \) в формулу.

Из графика выберем точку, где \( U = 3 \, \text{В} \) и \( I = 6 \, \text{мА} \) (что равно \( 0.006 \, \text{А} \)).

Подставим это в формулу: \[ R = \frac{3 \, \text{В}}{0.006 \, \text{А}} = 500 \, \text{Ом} \]

Таким образом, электрическое сопротивление на этом участке цепи равно \( 500 \, \text{Ом} \).
