Начертить чертеж

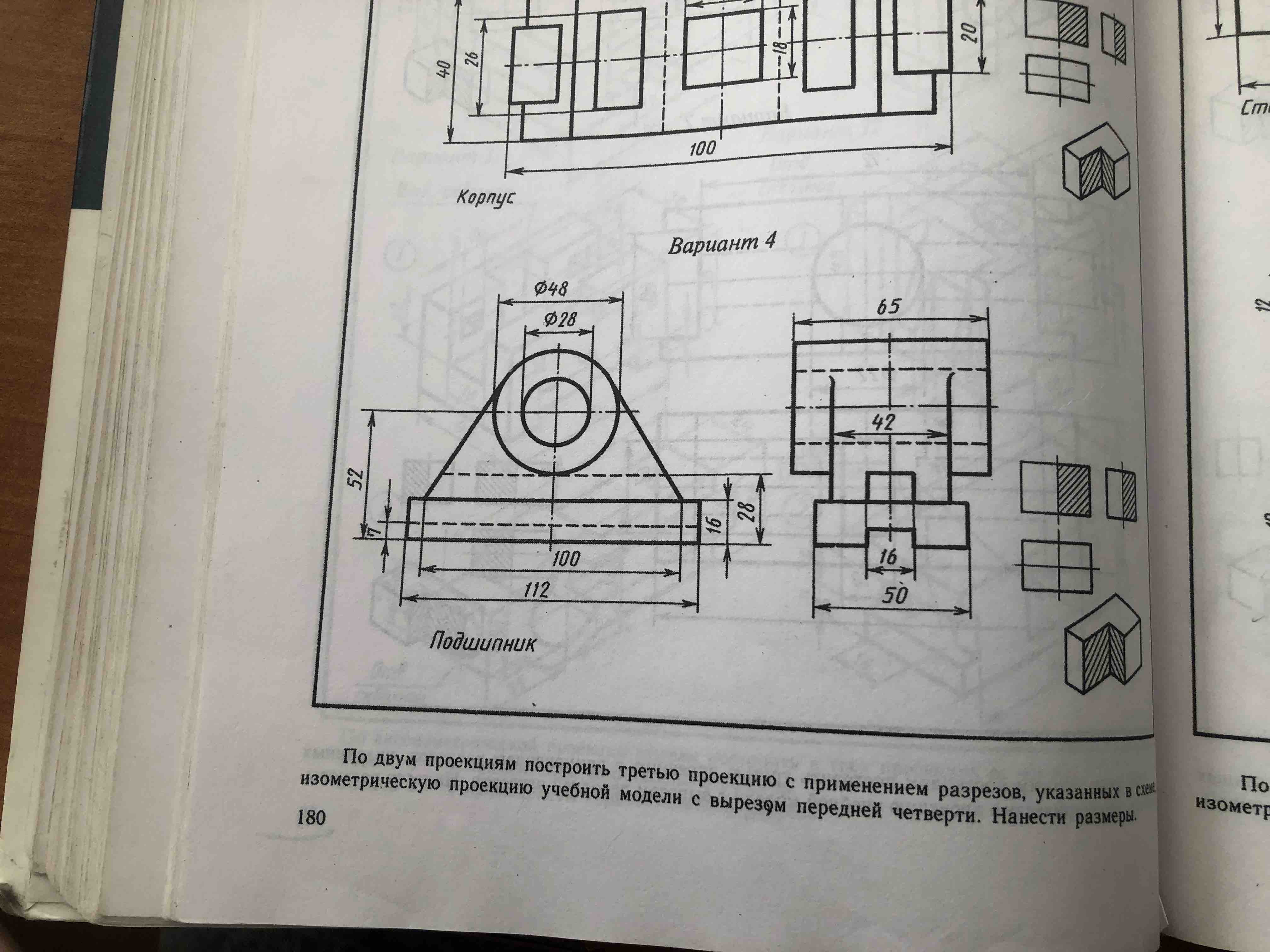

Чтобы начертить чертеж по изображению, следуйте следующим шагам. Это детализированное руководство поможет вам понять процесс построения:

1. Определите размеры:

   • Обратите внимание на все указанные размеры. На изображении они отмечены в миллиметрах. Вам понадобятся следующие размеры: длина, ширина, высота, и диаметр отверстий.

2. Подготовьте инструменты:

   • Вам понадобятся чертежные инструменты: линейка, циркуль, транспортир, карандаш и ластик.

3. Начертите основные линии:

   • Начните с горизонтального и вертикального осей. Это поможет вам правильно расположить все детали.
   • Нарисуйте основной прямоугольник-основание. Используйте размеры 102 мм по длине и 52 мм по высоте.

4. Добавьте детали:

   • В центре основного прямоугольника нарисуйте круг диаметром 48 мм.
   • Отметьте и нарисуйте боковые выступы. Для этого используйте размер 65 мм для ширины и 16 мм для высоты от оси.
   • Обратите внимание на второе отверстие над центральным кругом. Его диаметр также указан. Используйте циркуль для точного построения.

5. Добавьте детали и разрезы:

   • Нарисуйте вид сверху и сбоку, учитывая специфику разрезов. Посмотрите на заштрихованные области, чтобы понять, где проходят разрезы.
   • Подчеркните края, чтобы различить видимые и невидимые линии (сплошные — видимые, штриховые — невидимые).

6. Проверьте масштаб и пропорции:

   • Убедитесь, что все пропорции сохраняются в соответствии с заданными размерами. Если необходимо, пересчитайте значения и исправьте.

7. Завершение:

   • Удалите ненужные линии и проверьте аккуратность всех контуров.
   • При необходимости добавьте текстовые метки для пояснения отдельных частей чертежа.

Помните, что точность и аккуратность — ключевые факторы при выполнении чертежных работ.
