Для решения задачи из ВПР по физике 8 класса, давайте рассмотрим предоставленный график и вопросы.

Данные на графике:

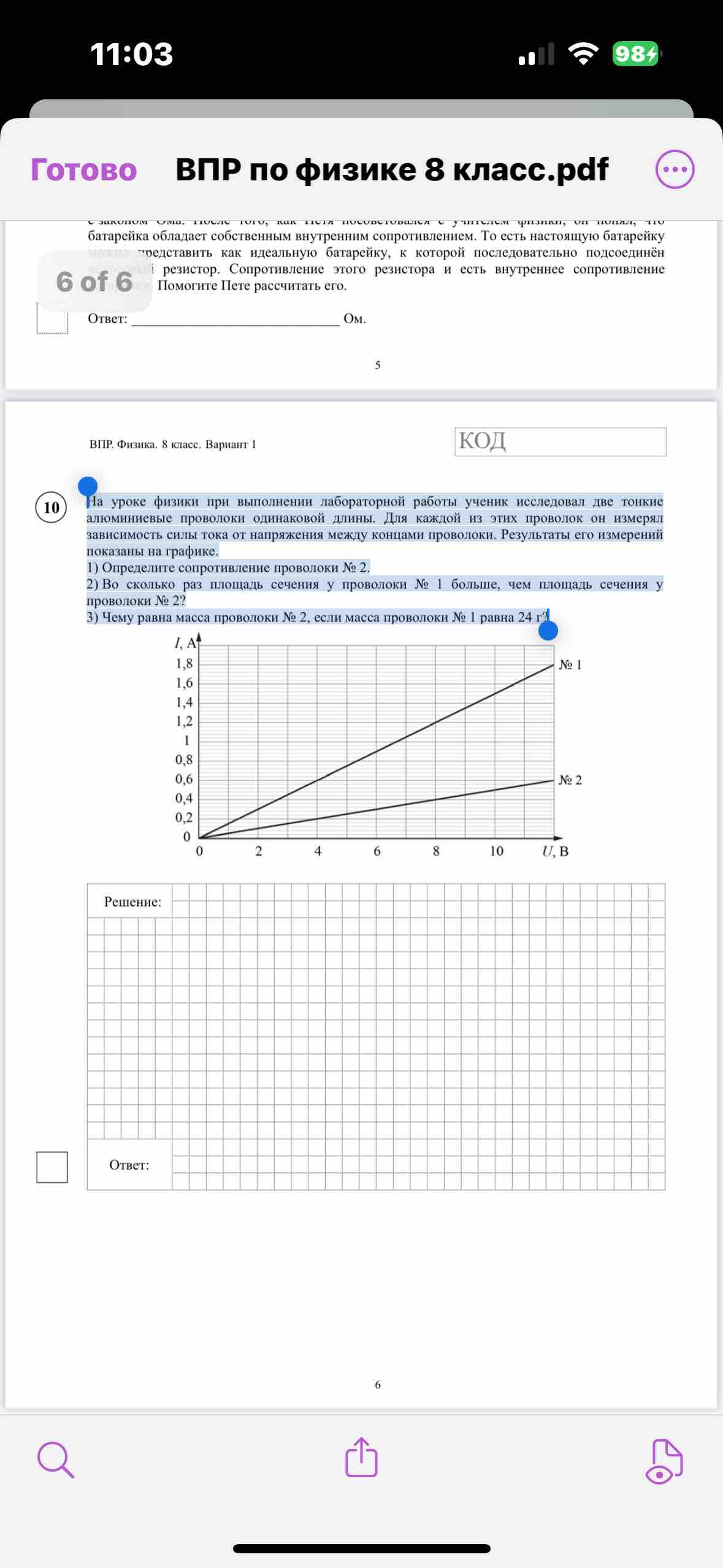

На графике изображена зависимость силы тока (I) от напряжения (U) для двух резисторов: №1 и №2.

Величины и оси:

• Ось X: Напряжение (U), Вольты (В)
• Ось Y: Сила тока (I), Амперы (А)

Вопросы:

1. Определите сопротивление резистора №1.

   Чтобы найти сопротивление, используем закон Ома:

   \[ R = \frac{U}{I} \]

   Для резистора №1 выберем точку на графике, например, точку, где \(U = 2\,В\) и \(I = 0.4\,А\).

   \[ R_1 = \frac{2\,В}{0.4\,А} = 5\,\text{Ом} \]

2. Определите сопротивление резистора №2.

   Аналогично, для резистора №2 выберем точку на графике, например, где \(U = 2\,В\) и \(I = 0.2\,А\).

   \[ R_2 = \frac{2\,В}{0.2\,А} = 10\,\text{Ом} \]

3. Между какими значениями силы тока лежит ток через резистор №1 при \(U = 2.4\,В\).

   По графику видно, что при \(U = 2.4\,В\) сила тока для резистора №1 составляет около 0.48 А (приблизительно).

   Ответ: \(I \approx 0.48\,А\)

Резюме:

• Сопротивление резистора №1: 5 Ом.
• Сопротивление резистора №2: 10 Ом.
• Сила тока через резистор №1 при \(U = 2.4\,В\): около 0.48 А.

Используя данные и закон Ома, мы определили сопротивление для обоих резисторов и силу тока через резистор №1.
