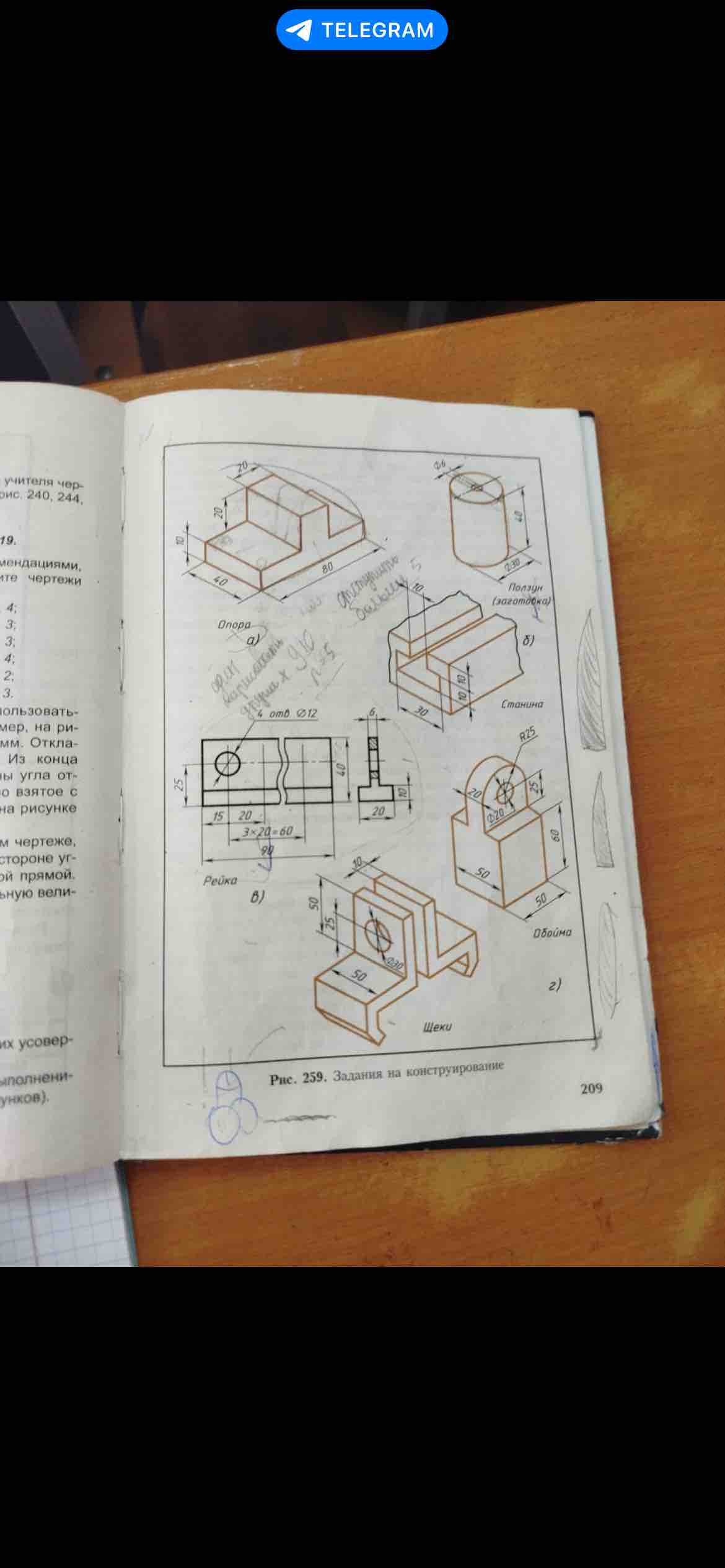

Из данной заготовки (рис. 259, а) сконструируйте опору для установки в вертикальном положении цилиндрического стержня 0 30 мм в ее верхней части. Основание опоры должно крепиться…

Чтобы спроектировать опору для установки цилиндрического стержня диаметром 30 мм в вертикальном положении, следуйте этим шагам:

1. Определение конструкции

Базовая конструкция:

• Цилиндрический держатель:
  Изготовьте верхнюю часть опоры в виде кольца или полукольца, внутренний диаметр которого точно соответствует диаметру стержня (30 мм). Это обеспечит надежное удержание стержня, предотвращая его смещение.

• Основная стойка:
  Стойка, соединяющая держатель с основанием, может быть выполнена в виде вертикальной пластины или трубы. Размер и форма зависят от необходимой прочности и жесткости конструкции.

• Основание:
  Основание должно быть достаточно широким и устойчивым для надежного крепления к поверхности стола.

Крепление основания:

• Используйте отверстия диаметром 10 мм для болтового крепления к столу.

2. Уменьшение массы

• Сквозные отверстия:
  Чтобы уменьшить массу, рассверлите отверстия в неосновных частях конструкции (например, в стойке).

• Использование легких материалов:
  Выберите материалы с хорошим соотношением прочности к весу, такие как алюминиевые сплавы.

3. Чертежи

Виды:

• Вид сбоку:
  Покажите общую конструкцию, включая стойку и держатель. Нанесите размеры стержня и высоты стойки.

• Вид сверху:
  Изобразите основание с логическим размещением отверстий для болтов.

• Сечение держателя:
  Демонстрирует, как стержень фиксируется в кольце.

4. Нанесение размеров

• Обозначьте ключевые размеры: диаметр держателя (внутренний), диаметр болтовых отверстий, высоту всей конструкции и основания.

Свободные пространства:

• Убедитесь, что свободные места и отверстия не превышают допустимых пределов прочности.

При работе с чертежами уделяйте внимание детализации всех необходимых элементов, чтобы снижать возможные ошибки в изготовлении.
