Для решения этих задач давайте рассмотрим каждую из них.
Задача 1:
Условие:

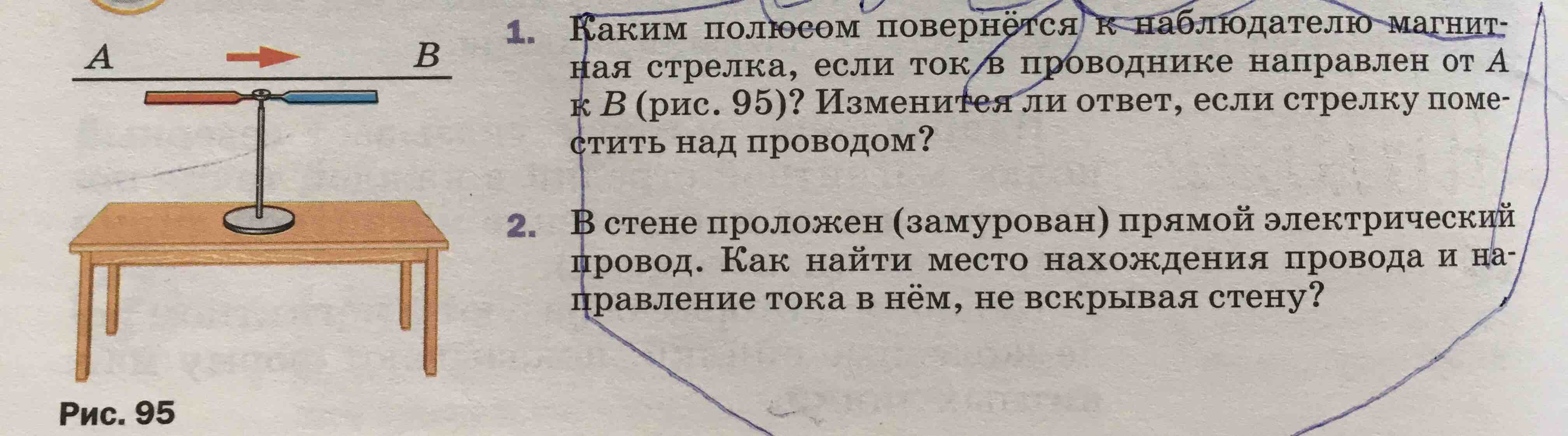

Каким полюсом повернется к наблюдателю магнитная стрелка, если ток в проводнике направлен от A к B (рис. 95)? Изменится ли ответ, если стрелку поместить над проводом?
Решение:
Мы используем правило правой руки для определения направления магнитного поля, создаваемого прямым проводником с током. Представьте, что вы обхватываете провод правой рукой так, чтобы большой палец указывал в направлении тока (от A к B). Тогда согнутые пальцы укажут направление линий магнитного поля.
Магнитное поле под проводом:
- Направлено по часовой стрелке, если смотреть снизу вверх.
- Следовательно, стрелка под проводом повернется южным полюсом к наблюдателю.
Изменится ли ответ, если стрелку поместить над проводом?
- Над проводом направление магнитного поля обратное (античасовая стрелка, если смотреть сверху вниз).
- Поэтому стрелка повернется северным полюсом к наблюдателю.
Задача 2:
Условие:
В стене проложен (замурован) прямой электрический провод. Как найти место нахождения провода и направление тока в нём, не вскрывая стену?
Решение:
Метод определения местоположения провода:
- Используйте детектор металла или бытовой прибор для нахождения электромагнитных полей, чтобы определить местоположение проводников в стене. Такие устройства могут обнаруживать металлы и электромагнитные поля, возникающие от токов в проводах.
Определение направления тока:
- Если доступно использование компаса, то при поднесении его к стене, в районе нахождения провода стрелка компаса будет отклоняться.
- Перемещая компас вдоль предполагаемой линии провода, можно определить изменение направления магнитного поля и сделать вывод о направлении тока по аналогии с правилом правой руки (определить изменение отклонения северного полюса стрелки).
Оба метода позволят определить расположение проводов и косвенно доказать направление тока без необходимости вскрытия стены.
