нарисуй схему

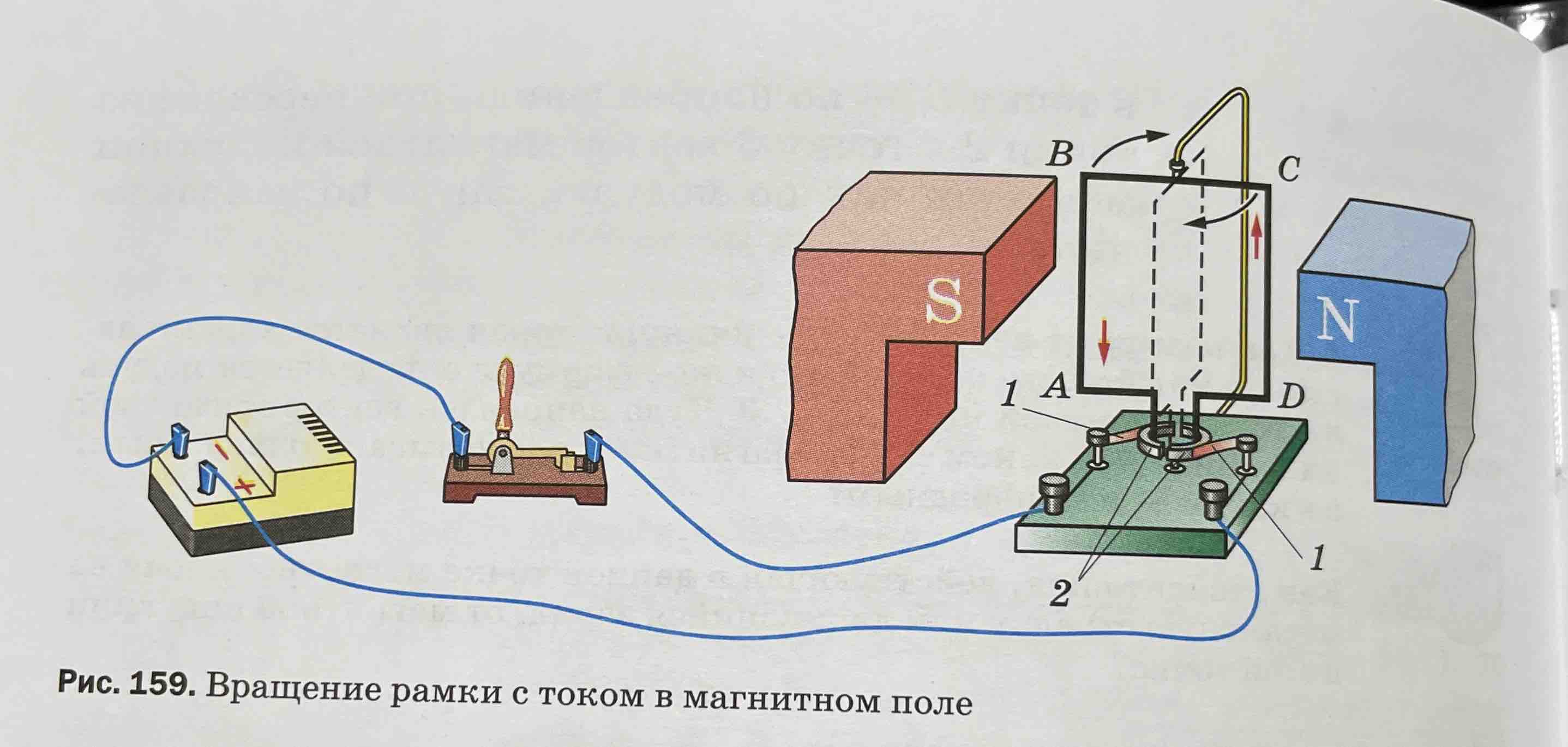

Эта схема иллюстрирует процесс вращения рамки с током в магнитном поле.

Вот пошаговое объяснение работы этой схемы:

1. Источник питания (гальванический элемент):

   • Обеспечивает электрический ток в цепи. Связан с рамкой через проводники.

2. Ключ:

   • Устройство для замыкания или размыкания цепи. Когда ключ замкнут, ток течет по цепи.

3. Рамка:

   • Рамка с током погружена в магнитное поле, образованное магнитами (обозначенными как N и S для северного и южного полюсов).
   • Магнитное поле направлено от северного полюса (N) к южному полюсу (S).

4. Магнитное взаимодействие:

   • При прохождении тока через рамку возникает взаимодействие между током и магнитным полем.
   • На рамку действует магнитная сила, которая вызывает её вращение.

5. Коммутатор:

   • Необходим для смены направления тока в рамке в каждой половине оборота.
   • Это позволяет рамке продолжать вращаться в одном направлении.

6. Направление вращения:

   • Рамка вращается за счет силы Лоренца, которая действует на проводники с током в магнитном поле.

Этот механизм часто используется для объяснения принципа работы электродвигателя. Важно помнить, что направление тока и магнитного поля определяют направление силы и, следовательно, направление вращения рамки.
