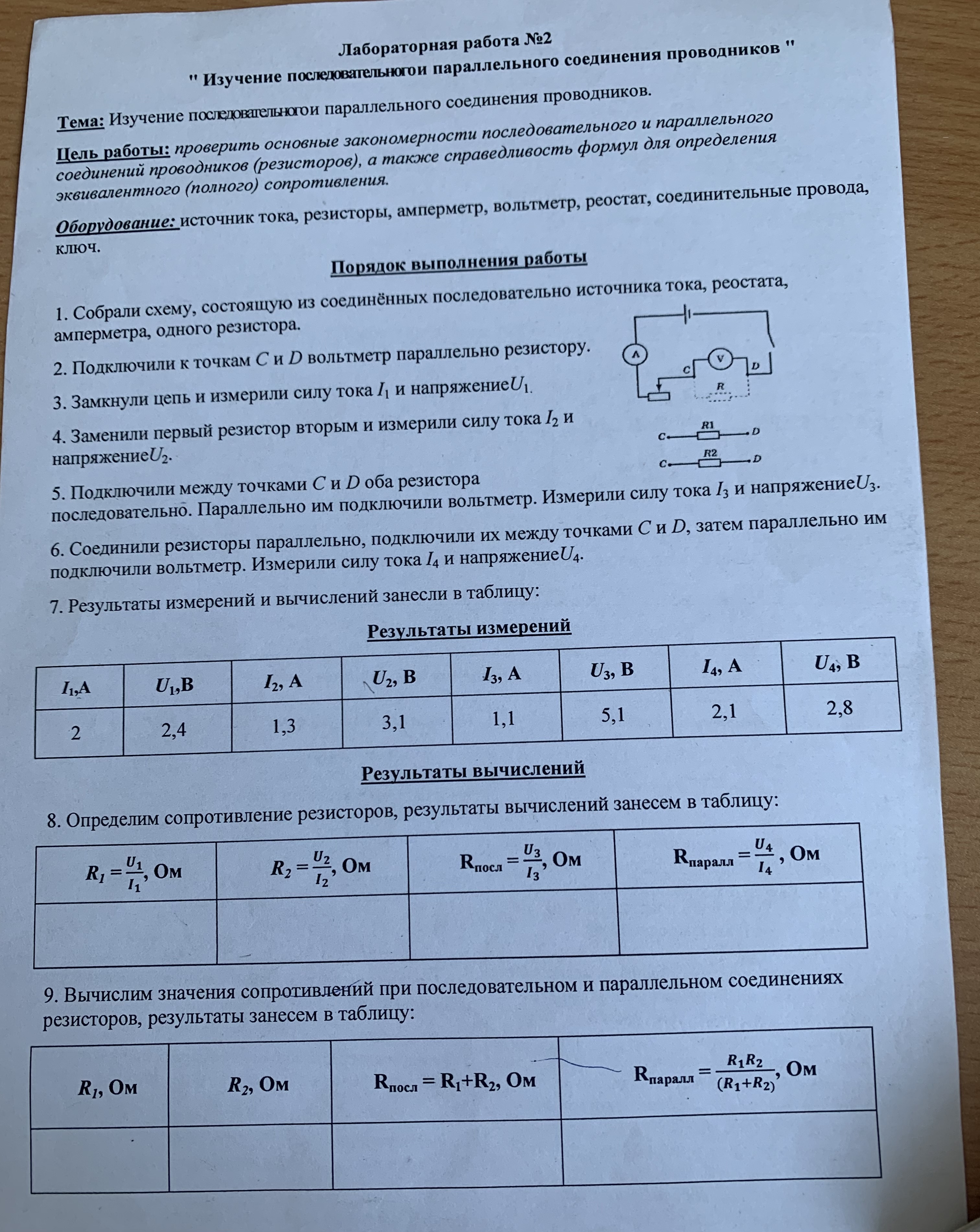

Реши и заполни пропуски в табличках

Для решения этой лабораторной работы, давайте разберемся с последовательным и параллельным соединением резисторов, используя данные и формулы. ### Последовательное и параллельное соединение резисторов: 1. **Последовательное соединение:** - Общее сопротивление: \( R_{\text{посл}} = R_1 + R_2 + R_3 \) - Сила тока: одинакова для всех резисторов - Напряжение: сумма напряжений на каждом резисторе равна общему 2. **Параллельное соединение:** - Общее сопротивление: \( \frac{1}{R_{\text{пар}}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} \) - Напряжение: одинаково на всех резисторах - Сила тока: сумма токов через каждый резистор равна общему ### Шаги для выполнения лабораторной работы: 1. **Обработка схемы и измерение данных.** - Измерьте силу тока и напряжение для последовательного и параллельного соединений. 2. **Заполнение табличек:** #### Измеренные значения: - **Последовательное соединение:** - Измерьте и запишите в таблицу \( I \) (общая сила тока) - Распределите и запишите \( U_1, U_2, U_3 \) - \( U_{\text{общ}} = U_1 + U_2 + U_3 \) - **Параллельное соединение:** - \( U \) (напряжение) на всех резисторах одинаково и равно полному - Измерьте и запишите \( I_1, I_2, I_3 \) - Общая сила тока \( I_{\text{общ}} = I_1 + I_2 + I_3 \) 3. **Вычисление сопротивлений:** - **Последовательное соединение:** - Общее сопротивление: \( R_{\text{посл}} = \frac{U_{\text{общ}}}{I} \) - **Параллельное соединение:** - Общее сопротивление: \( R_{\text{пар}} = \frac{U}{I_{\text{общ}}} \) ### Рассчитаем по образцу: Смотрим на таблицы и подставляем данные: 1. **Последовательное соединение:** - \( U_{\text{общ}} = 7.5 \, \text{V} \) при \( I = 0.52 \, \text{A} \) - \( R_{\text{посл}} = \frac{7.5}{0.52} \approx 14.42 \, \Omega \) 2. **Параллельное соединение:** - \( U = 5 \, \text{V} \) при \( I_{\text{общ}} = 0.92 \, \text{A} \) - \( R_{\text{пар}} = \frac{5}{0.92} \approx 5.43 \, \Omega \) Эти вычисления помогут вам заполнить таблички. Убедитесь, что все измерения и расчёты проведены с использованием ваших реальных данных для точных результатов.
