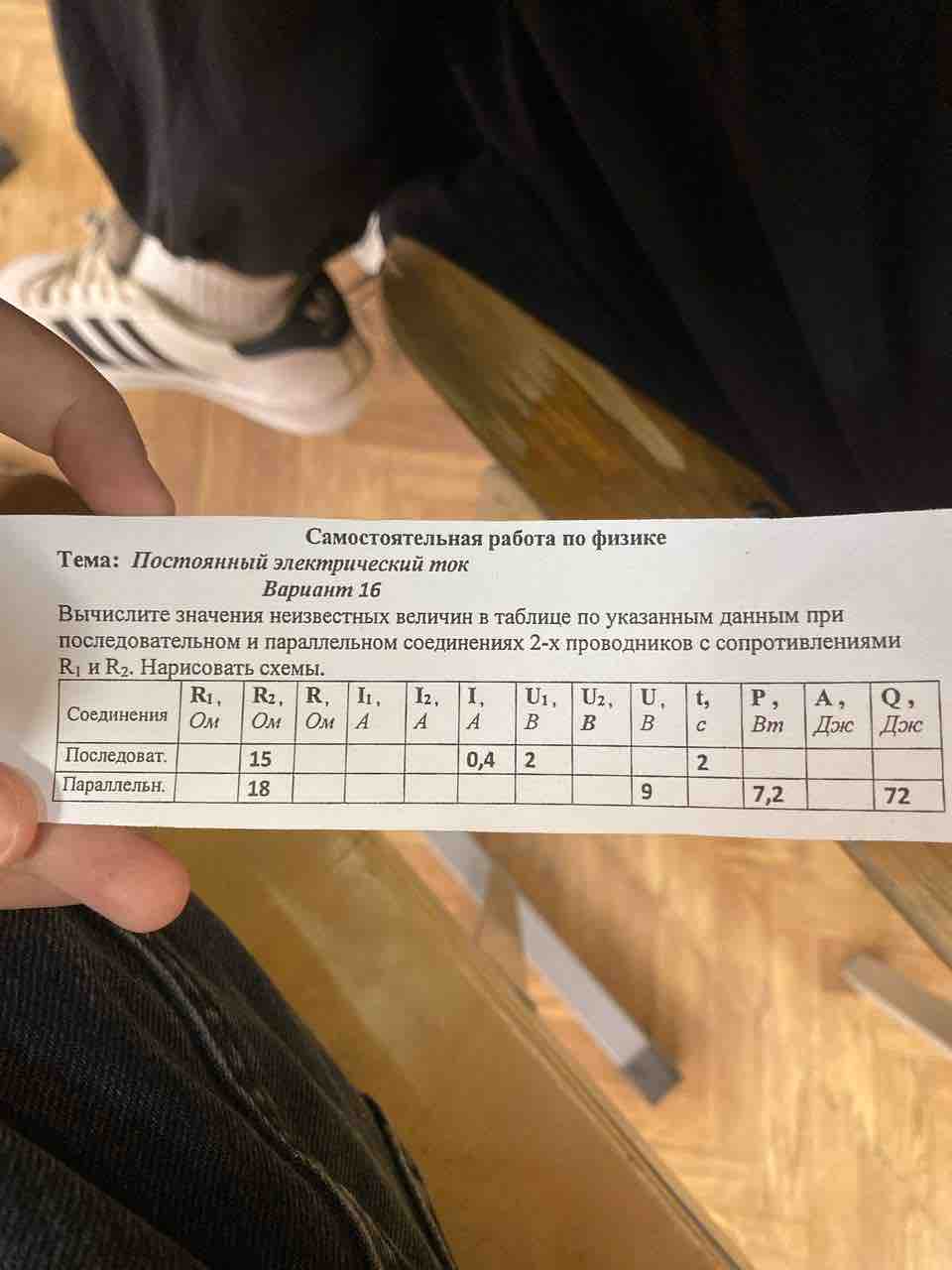

Самостоятельная работа по физике Тема: Постоянный электрический ток Вариант 16 Вычислите значения неизвестных величин в таблице по указанным данным при последовательном и параллельном соединениях 2-х проводников с сопротивлениями R, и R2. Нарисовать схемы.

Для решения задачи по физике с темой "Постоянный электрический ток" и заданиями по вычислению значений при последовательном и параллельном соединениях двух проводников с заданными сопротивлениями, давайте разберем каждый случай отдельно: ### Последовательное соединение При последовательном соединении: 1. **Сопротивление (Rобщ):** \[ R_{общ} = R_1 + R_2 \] 2. **Сила тока (I):** Одинакова для каждого резистора. \[ I = \frac{U}{R_{общ}} \] 3. **Напряжение (U):** Сумма напряжений на каждом резисторе. \[ U = U_1 + U_2 \] 4. **Мощность (P):** \[ P = I \cdot U \] ### Параллельное соединение При параллельном соединении: 1. **Сопротивление (Rобщ):** \[ \frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2} \] Или: \[ R_{общ} = \frac{R_1 \cdot R_2}{R_1 + R_2} \] 2. **Сила тока (Iобщ):** Сумма токов через каждый резистор. \[ I_{общ} = I_1 + I_2 \] 3. **Напряжение (U):** Одинаково для каждого резистора. 4. **Мощность (P):** \[ P = I_{общ} \cdot U \] На основе этих формул решим вашу задачу. ### Исходные данные #### Последовательное соединение: - \( R_1 = 12 \, \text{Ом} \) - \( R_2 = 6 \, \text{Ом} \) - \( U = 36 \, \text{В} \) #### Параллельное соединение: - \( R_1 = 18 \, \text{Ом} \) - \( R_2 = 9 \, \text{Ом} \) - \( I_{общ} = 2 \, \text{А} \) ### Решение #### Последовательное соединение 1. **Общее сопротивление:** \[ R_{общ} = 12 + 6 = 18 \, \text{Ом} \] 2. **Сила тока:** \[ I = \frac{36}{18} = 2 \, \text{А} \] 3. **Мощность:** \[ P = I \cdot U = 2 \cdot 36 = 72 \, \text{Вт} \] #### Параллельное соединение 1. **Общее сопротивление:** \[ R_{общ} = \frac{18 \cdot 9}{18 + 9} = \frac{162}{27} = 6 \, \text{Ом} \] 2. **Напряжение:** \[ U = I_{общ} \cdot R_{общ} = 2 \cdot 6 = 12 \, \text{В} \] 3. **Мощность:** \[ P = I_{общ} \cdot U = 2 \cdot 12 = 24 \, \text{Вт} \] ### Схемы #### Последовательное соединение ``` +---[R1=12 Ом]---[R2=6 Ом]---+ | | +---------------------------+ ``` #### Параллельное соединение ``` +---[R1=18 Ом]---+ | | +---[R2=9 Ом]---+ | | +---------------+ ``` Эти шаги и решения дадут вам полное понимание процесса вычисления для различных соединений проводников. Если у вас есть еще вопросы, не стесняйтесь спрашивать!
