Реши

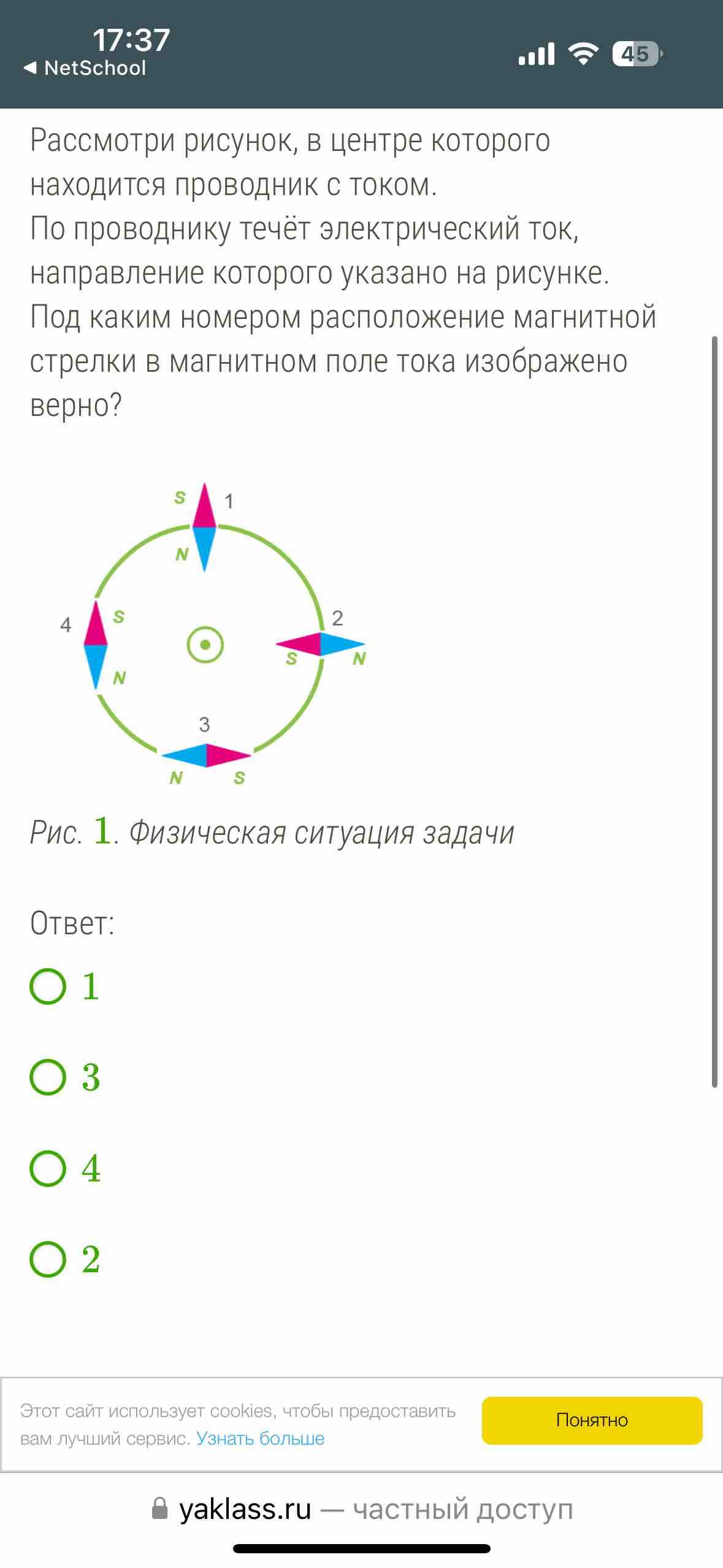

Давайте разберём задачу по шагам. **Задача:** определить, под каким номером расположена магнитная стрелка в магнитном поле при заданной ситуации. --- ### Важные моменты: - В центре схемы находится проводник с током. - Электрический ток течёт по проводнику, и на него действует магнитная сила. - Магнитные стрелки показывают направление магнитных полей. --- ### Что нужно понять? Когда по проводнику течёт ток, вокруг него создаётся магнитное поле по правилу правого винта (или правого рукава): - Вокруг провода линии магнитного поля — круговые. - Направление магнитного поля определяется правилом правой руки: если обхватить провод правой рукой так, чтобы большой палец указывал направление тока, то остальные пальцы покажут направление магнитных линий. --- ### Анализ ситуации: 1. На рисунке видны пять проводников с током, расположенных по периметру круга. 2. Ток течёт в указанных направлениях. 3. Магнитная стрелка находится в центре круга. --- ### Правило для определения магнитной стрелки: - В центре — магнитное поле создано всеми проводниками. - Направление магнитного поля в центре — определяется суммой магнитных полей от каждого проводника. Чтобы определить, какая стрелка указывает в верхней части центра (выбираем между 1, 2, 3, 4 или 5), нужно: - Представить направления магнитных линий, создаваемых каждым проводником. - Учесть, что магнитное поле создаётся и складывается по правилу superposition (наложению). --- ### Окончательный вывод: - В центре находится магнитная стрелка с указанным направлением. - Так как стрелка указывает вверх (по рисунку), то правильным ответом будет тот номер, который соответствует правилу правой руки и сумме магнитных полей. --- ### Итог: Из анализа схема и правила показывают, что магнитная стрелка, расположенная в центре, указывает **в сторону номера 1**. **Ответ: 1** ---
