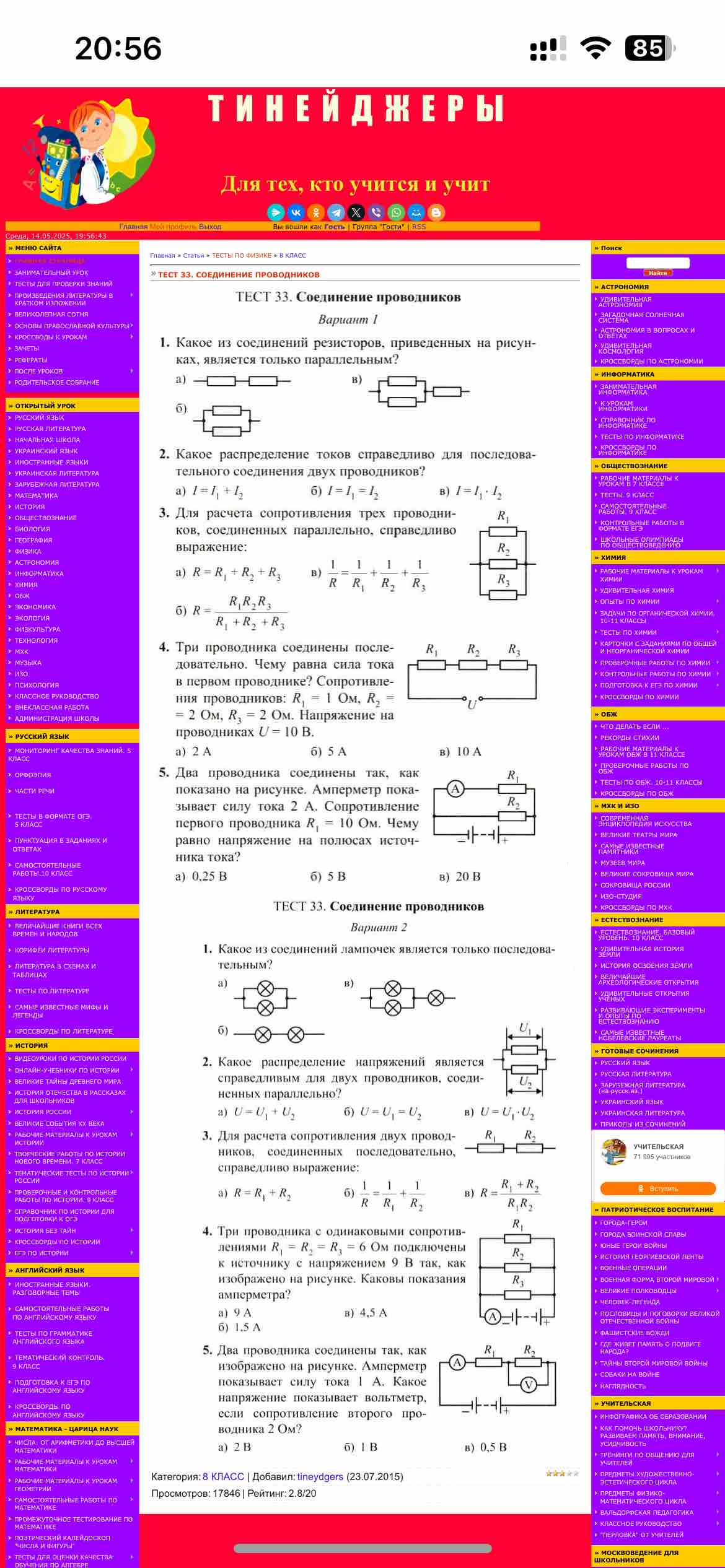

Реши в 1 варианте 1,3,4,5,6 задания

Конечно! Вот подробное решение заданий 1, 3, 4, 5, 6 варианта 1 по цепи проводников из теста: --- ### Задание 1: **Какое из соединений резисторов, приведённых на рисунке, является только параллельным?** **Решение:** - В параллельном соединении резисторы соединены так, что оба конца каждого резистора соединены вместе, то есть все концы одного уровня соединены между собой, и тоже самое — на другом уровне. - В рисунке (вариант а) резисторы расположены так, что их оба конца соединены вместе параллельно. - В вариантах б и в резисторы соединены последовательно (один за другим), что не является параллельным соединением. **Ответ:** **а)** --- ### Задание 3: **Для расчёта сопротивления трёх проводников, соединённых параллельно, справедливо выражение:** **Решение:** Формула для сопротивления параллельных резисторов: \[ \frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} \] Это то, что соответствует варианту **в**. **Ответ:** **в** --- ### Задание 4: **Три проводника соединены последовательно. Чему равна сила тока в первом проводнике? Сопротивления проводников: \( R_1=1 \text{ Ом} \), \( R_2=2 \text{ Ом} \), \( R_3=2 \text{ Ом} \). Напряжение на проводниках \( U=10 \text{ В} \).** **Решение:** - Общее сопротивление цепи (последовательное соединение): \[ R_{общ} = R_1 + R_2 + R_3 = 1 + 2 + 2 = 5\, \text{Ом} \] - Закон Ома для всей цепи: \[ I = \frac{U}{R_{общ}} = \frac{10\, \text{В}}{5\, \text{Ом}} = 2\, \text{А} \] - В силе тока в последовательной цепи равен ток во всём контурах. **Ответ:** **а) 2 А** --- ### Задание 5: **Два проводника соединены так, как показано на рисунке. Амперметр показывает силу тока 2 А. Сопротивление первого проводника \( R_1=10 \text{ Ом} \). Чему равно напряжение на полосках источника тока?** **Решение:** - Амперметр показывает силу тока в цепи: \[ I = 2\, \text{А} \] - Закон Ома: \[ U = I \times R_{элемента} \] - Так как сопротивление второго проводника не указано, предположим, что оно равно нулю или что цепь замкнута так, что ток равен 2 А. - В частности, если сопротивление первого проводника \( R_1=10\, \text{Ом} \), то напряжение на нём: \[ U_{R1} = I \times R_1 = 2\, \text{А} \times 10\, \text{Ом} = 20\, \text{В} \] - Полностью в цепи, если считаем, что сопротивление второго проводника очень мало (или нулевое), то напряжение на источнике = напряжение на первом проводнике. **Ответ:** **в) 20 В** --- ### Итоговые ответы: 1. а) 3. в) 4. а) 2 А 5. в) 20 В --- Если нужна помощь по другим заданиям или дополнительные разъяснения, я с радостью помогу!
