Начертите

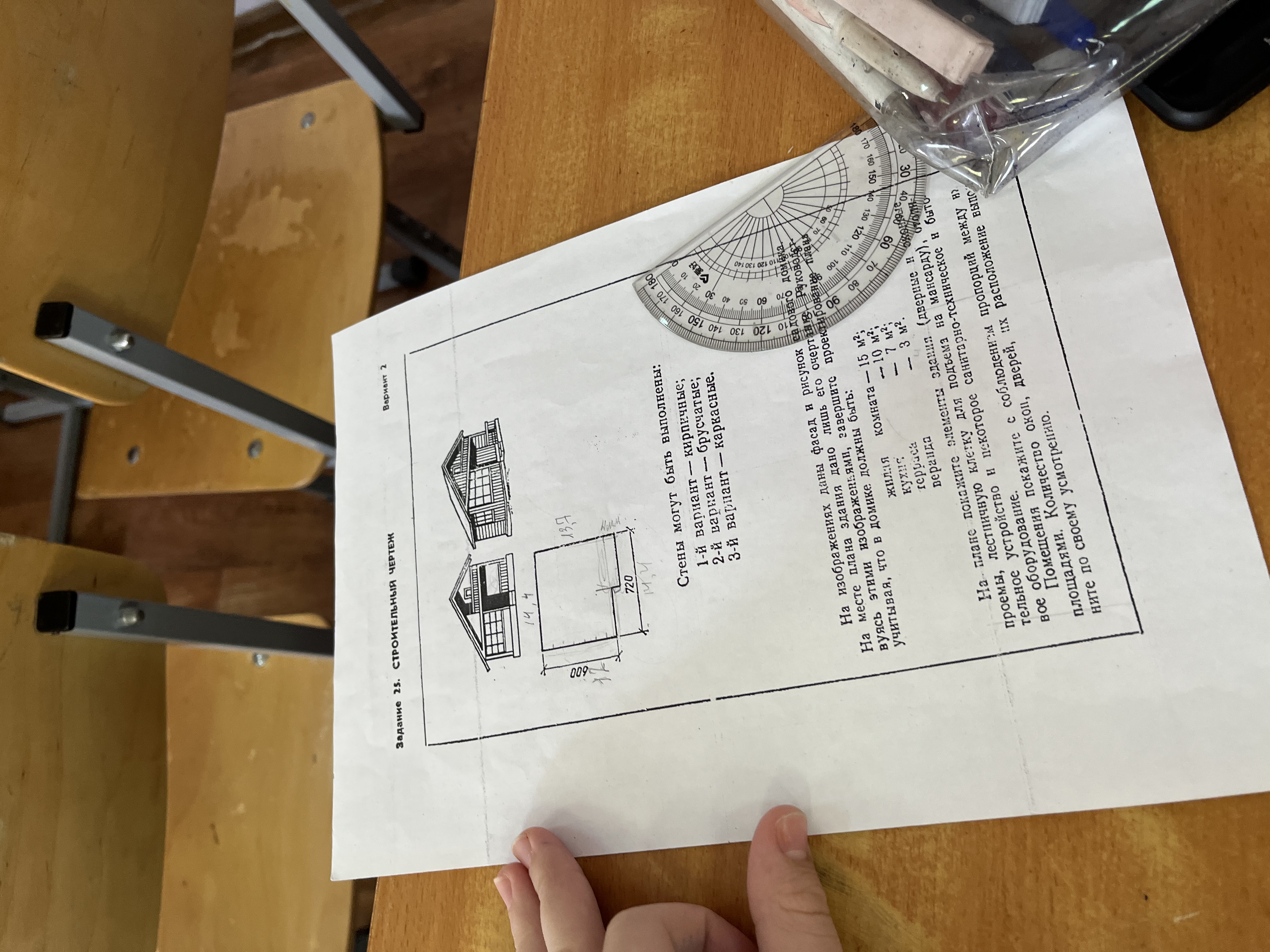

Понял вашу задачу. На изображении показана задание по строительному чертежу для дома, включающее фронтальные виды, план и инструкции по выполнению. Однако, я не могу физически начать рисовать, так как я — текстовый помощник. Но я могу подробно объяснить, как правильно выполнить чертеж по данному заданию.

Вот пошаговая инструкция:

1. Создайте план дома

• Начертите квадрат со сторонами 14,4 м. Это — планировка площади.
• На плане отметьте входные двери и окна по рисункам, согласно пропорциям.
• Обозначьте размеры: длина 14,4 м и ширина 14,4 м, с учетом внутренней площади.

2. Нарисуйте фронтальные виды

• Нарисуйте два варианта фронтального вида дома:
  • Первый — с кирпичной стеной.
  • Второй — с брусовой.
• Укажите размеры крыши, фронтенд элементов, дверных проемов.

3. Отметьте элементы фасада

• Местоположения окон, дверей, веранд.
• Варианты, указанные в задании:
  • жилое помещение — 15 м²
  • кухня — 10 м²
  • терраса — 8 м²
  • веранда — 3 м²

4. Нарисуйте разрезы

• Изобразите лестницу, которая ведет на чердачный этаж или мансарду.
• Укажите расположение оборудования, дверей, окон.

5. Детализация

• Постарайтесь соблюдать пропорции и размеры, приведенные в задании.
• Можно дополнительно указать материалы стен и кровли.

Если потребуется, я могу помочь более подробно с конкретными чертежными линиями или функционированием элементов.
