Вопрос от Виктория ㅤ 25 мая 2025 14:18

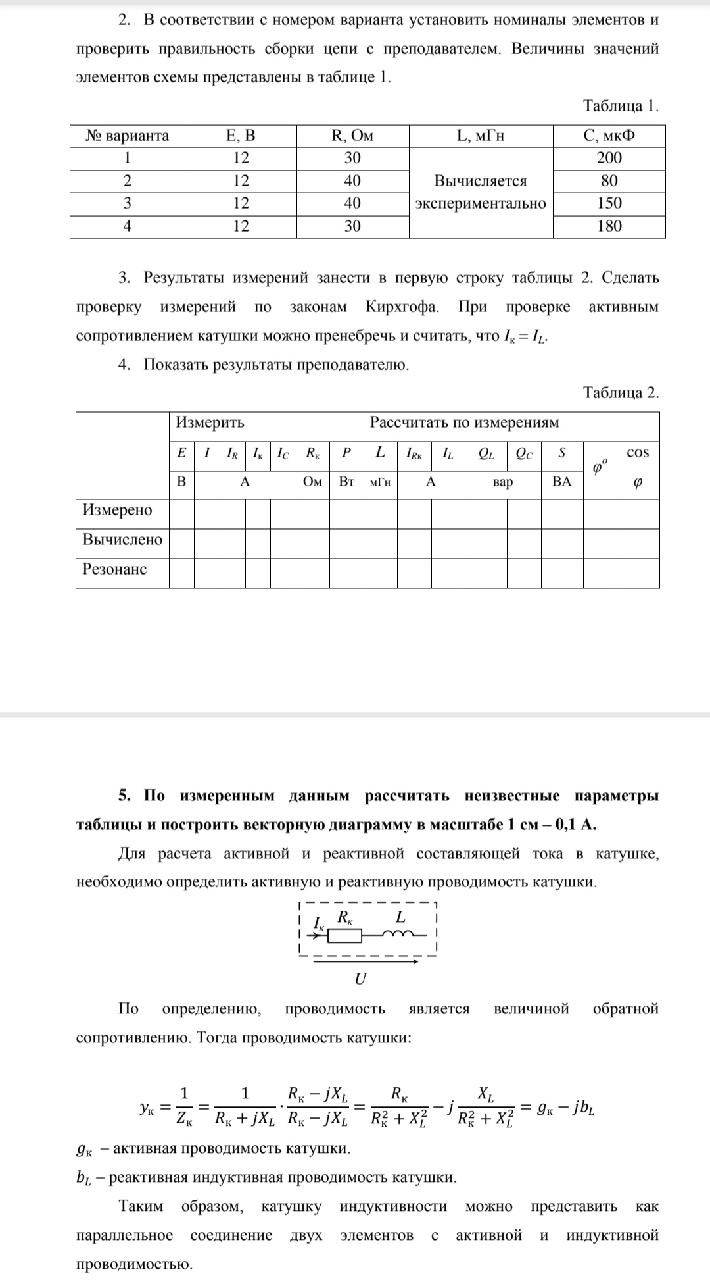

Решить лабораторную работу

Ответ нейросети

25 мая 2025 14:18

Для решения этой лабораторной работы нужно выполнить несколько этапов, поскольку задание разбито на несколько частей, охватывающих определение параметров цепи, проверку теории Кирхгофа и построение графика.

Я подробно расскажу, как подойти к каждому пункту.


Шаг 1. Установка номинальных значений элементов цепи (таблица 1)

На первом этапе даны значения элементов:

№ варианта Входные параметры Значения
1 E, В 12
R, Ом 30
L, мГн Вычисляется экспериментально
C, мкФ 200
2 E, В 12
R, Ом 40
L, мГн Вычисляется экспериментально
C, мкФ 80
3 E, В 12
R, Ом 40
L, мГн Вычисляется экспериментально
C, мкФ 150
4 E, В 12
R, Ом 30
L, мГн Вычисляется экспериментально
C, мкФ 180

Шаг 2. Проверка экспериментальных данных и теорема Кирхгофа (пункт 3)

Задача — проверить правильность сборки цепи по закону Кирхгофа, при этом предполагается, что активное сопротивление катушки (R_k) можно учитывать, а активная и реактивная составляющие тока равны (I_k = I_L).


Шаг 3. Внесение измеренных данных в таблицу 2

Таблица 2 — это измерения и расчёты параметров. Там есть колонка для измерений, которые нужно записывать, а также — формулы для расчетов.


Шаг 4. Расчет неизвестных параметров по измеренным данным

На этом этапе вы:

  • Вносите результаты измерений в таблицу
  • Расчетные формулы позволяют определить параметры цепи (активное сопротивление, реактивность и т.д.) по данным измерений.

Шаг 5. Построение векторной диаграммы

  • На основе полученных значений необходимо построить диаграмму в масштабе 1 см : 0,1 А с учетом активной и реактивной составляющих токов.
  • Включите в диаграмму активную силу тока и реактивную силу тока, а также их сумму.

Вспомогательные формулы

Дается формула для определения проводимости катушки, исходя из сопротивлений и реактивностей, а также её эквивалентное представление как параллельное соединение активного и реактивного сопротивлений.


Итог

Вам потребуется:

  • Записать начальные данные,
  • Выполнить измерения,
  • Расчитать неизвестные параметры по формулам,
  • Построить векторную диаграмму.

Если вы пришлете конкретные измерения или данные, я помогу с расчетами по каждой части подробнее!
