выбрать ответ

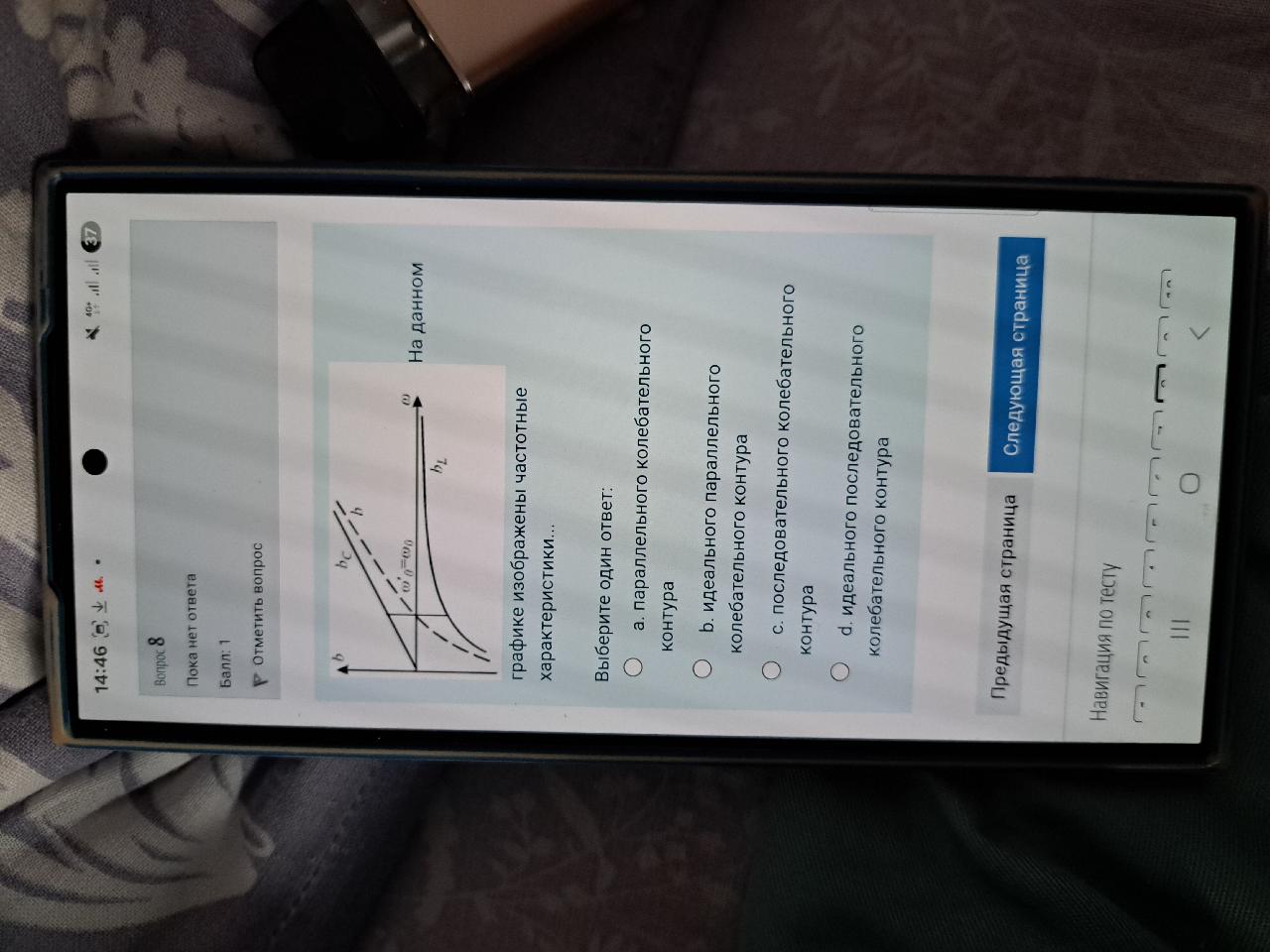

На изображении показан график цепи или системы, где изображены частотные характеристики. В задаче спрашивается, какой из вариантов ответов соответствует изображенному графику.

Рассмотрим признаки графика:

• На графике есть несколько линий, каждая из которых показывает изменение характеристики системы при изменении частоты.
• Первая кривая (большая кривая) показывает, что с ростом частоты ее амплитуда уменьшается — это типичный характер асимптотической реакции для некоторых систем.
• Варианты ответа: a. параллельного колебательного контура b. идеального параллельного колебательного контура c. последовательного колебательного контура d. идеального последовательного колебательного контура

Общий принцип:

• Параллельные колебательные контуры часто показывают резонансное поведение с пиком в характеристике.
• Последовательные контуры обычно имеют другую характеристику с спадом в амплитуде при увеличении частоты.
• "Идеальные" контуры предполагают отсутствие потерь, что отражается на форме частотных характеристик (может быть более резкая или плоская).

Изображение показывает характерные особенности:

• Огибание выше окружности, спад амплитуды с ростом частоты, что похоже на поведение последовательного колебательного контура, особенно когда есть эффект демпфирования.

Наиболее подходящий ответ — c. последовательного колебательного контура, так как изображение похоже на график частотных характеристик такого контура.

Ответ: c. последовательного колебательного контура
