Показанное на рисунке напряжённое состояние ‒ … 3.1_23 Выберите один ответ: смешанное упрощенное плоское линейное объемное плоское

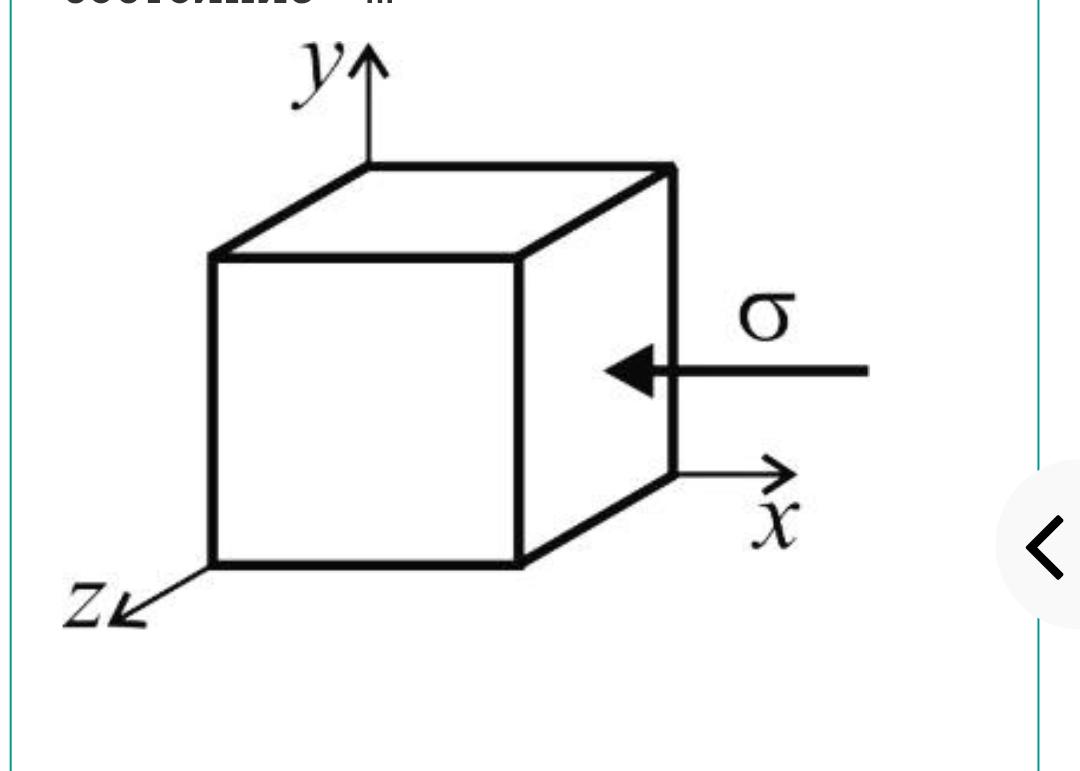

На изображении показана кубическая модель, на которую действует напряжение σ — оно направлено по оси X. Поскольку изображение представляет собой трехмерный куб, и напряжение действует в одном направлении, это соответствует объемному состоянию напряжения.

Относительно вариантов ответа:

• смешанное — это смесь различных типов напряжений, например, и растяжения, и сжатия одновременно; в данном случае речь идет о едином ортогональном напряжении.
• упрощенное плоское — используется при моделировании плоских слоёв или тонких пластин, где одна из трех компонент напряжений игнорируется.
• линейное — обычно подразумевает однородное растяжение или сжатие вдоль одной линии, без трехмерных эффектов.
• объемное — характеризует состояние, в котором напряжения в трех направлениях равны и действуют одновременно, создавая объемное напряжение.
• плоское — предполагает двухмерное состояние напряжения, где одно из направлений (обычно по вертикали или по толщине) игнорируется.

Исходя из данной картинки и описания, показанное состояние напряжения — это объемное, потому что нагрузка действует по оси X, а в кубе предполагается, что в трех направлениях есть напряжения или они равномерно распределены.

Верный ответ: объемное
