Для показанного на рисунке стержня вид сложного сопротивления называется… Выберите один ответ: 1. плоским изгибом 2. изгибом с кручением 3. внецентренным сжатием 4. косым изгибом

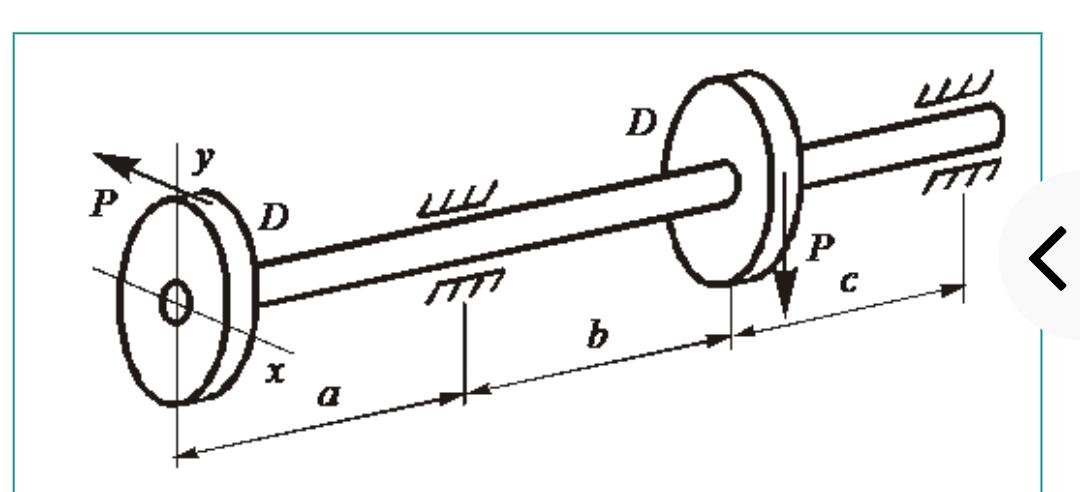

На изображении изображён стержень, на который действует сила, вызывающая вращение вокруг оси, и при этом наблюдается изгиб. Такой тип сопротивления называется "изгибом с кручением" или "сложным сопротивлением", так как он сочетает в себе элементы изгиба и кручения.
Рассмотрим варианты:
Плоский изгиб — это форма изгиба, при которой сечение изгибается в одной плоскости. Обычно при этом сечение принимает форму дуги.
Изгиб с кручением — это сложный вид сопротивления, при котором одновременно происходит изгиб и кручение. Судя по изображению и adanya элементы, указывающие на вращение сечения, правильно будет выбрать этот вариант.
Внецентренное сжатие — это сжатие, при котором силовой эффект приложен вне центра тяжести сечения. Обычно так обозначают давление в сжатии, но не связно с изображением.
Косой изгиб — это изгиб, происходящий под наклонным углом, что отличается по характеру нагрузки.
Исходя из описания и изображения, правильный ответ — "изгиб с кручением".
Ответ: 2. изгибом с кручением
