Решить

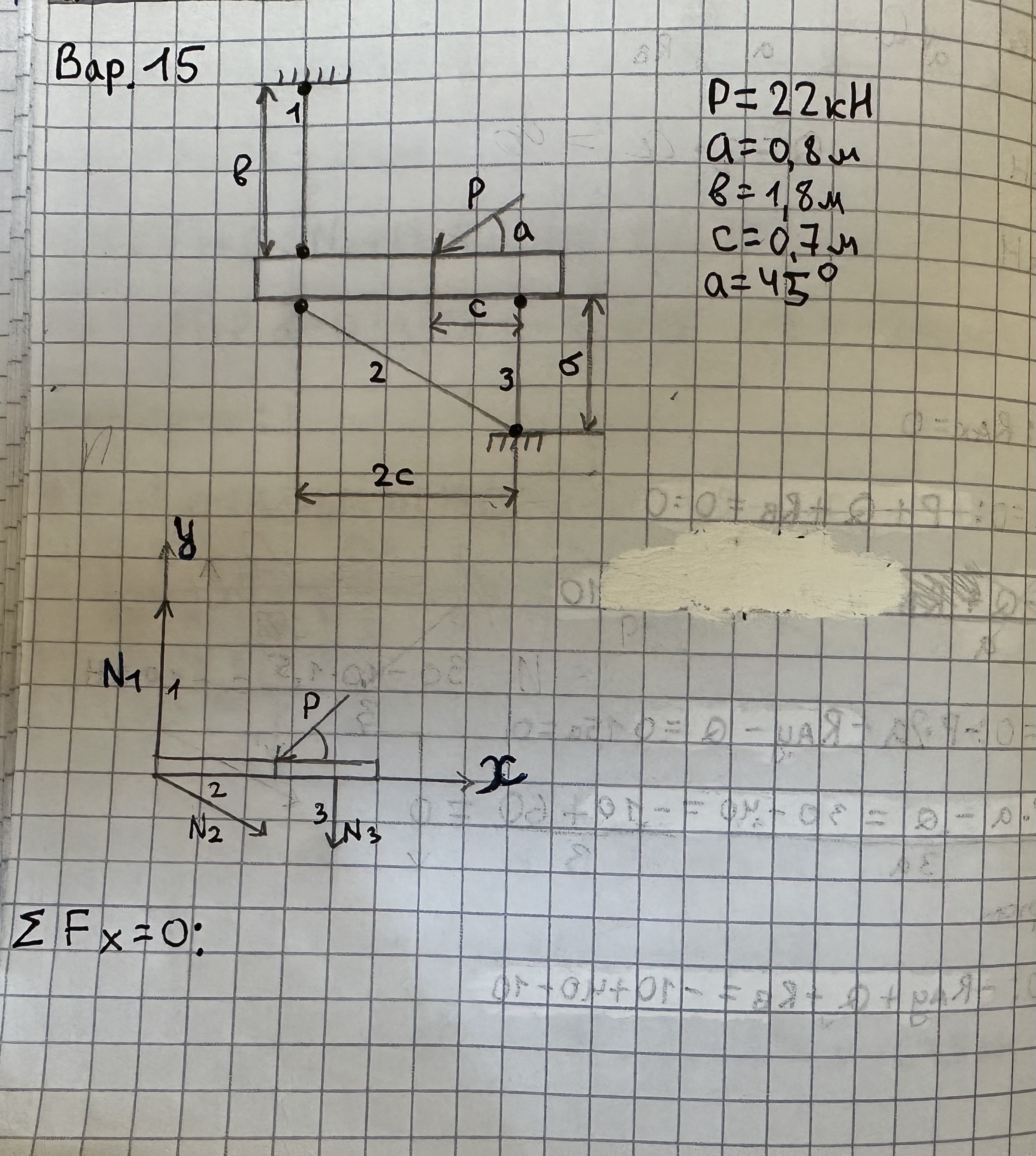

Давайте внимательно рассмотрим задачу. У нас есть графическая схема, а также некоторые данные:

• Рабочая сила (P) = 22 кН
• Длина a = 0,8 м
• Длина b = 1,8 м
• Длина c = 0,7 м
• Угол a = 45°

Задача — найти, предположительно, реакцию в точках или силы в системе, основываясь на данных и схемах.

Общий подход к решению подобных задач:

1. Анализ системы и определение сил:

   • Нужно найти реакции опор или внутренние силы, в зависимости от задачи.

2. Определение условий равновесия:

   • Величина суммарных сил по горизонтали равна нулю: \(\sum F_x = 0\)
   • Величина суммарных сил по вертикали равна нулю: \(\sum F_y = 0\)
   • Величина суммарных моментов вокруг любой точки равна нулю: \(\sum M = 0\)

3. Работа с геометрией и тригонометрией:

   • В основе лежит расчет проекций сил по компонентам, учитывая угол и длины.

Шаг 1: Построение свободных тел и определение известных сил

Поскольку у нас есть грани (схема), можем представить:

• Опорные реакции в точках соединений.
• Влияние внешней силы (P=22 кН) по даный схеме, которая действует под углом а=45°.

Шаг 2: Раскладка силы P по компонентам

Угол а = 45°, следовательно, компоненты силы P:

\[ P_x = P \cos 45^\circ = 22 \times \frac{\sqrt{2}}{2} \approx 15,56 \text{ кН} \] \[ P_y = P \sin 45^\circ = 22 \times \frac{\sqrt{2}}{2} \approx 15,56 \text{ кН} \]

Шаг 3: Использование условий равновесия для системы

Допустим, есть реакция в точке опоры, которая уравновешивает нагрузку.

Обозначения реакций:

• \(R_x\) — горизонтальная реакция
• \(R_y\) — вертикальная реакция

Рассчитаем их через уравнения равновесия:

\[ \sum F_x = 0 \Rightarrow R_x - P_x = 0 \Rightarrow R_x = 15,56 \text{ кН} \] \[ \sum F_y = 0 \Rightarrow R_y - P_y = 0 \Rightarrow R_y = 15,56 \text{ кН} \]

Шаг 4: Проверка моментов

Для более точного решения нужно учесть моменты относительно точек опоры и длины элементов (a, b, c), а также их расположение.

Если требуется найти реакции или силу в конкретной точке или элементе, необходимо применить уравнения моментов.

В итоге:

• Опорные реакции по горизонтали и вертикали равны примерно 15.56 кН.
• Дальнейшие вычисления требуют увидеть конкретные условия задачи, расположение сил и поддержек.

Если у вас есть конкретный вопрос по данной задаче или требуется более точный ответ, уточните, пожалуйста!
