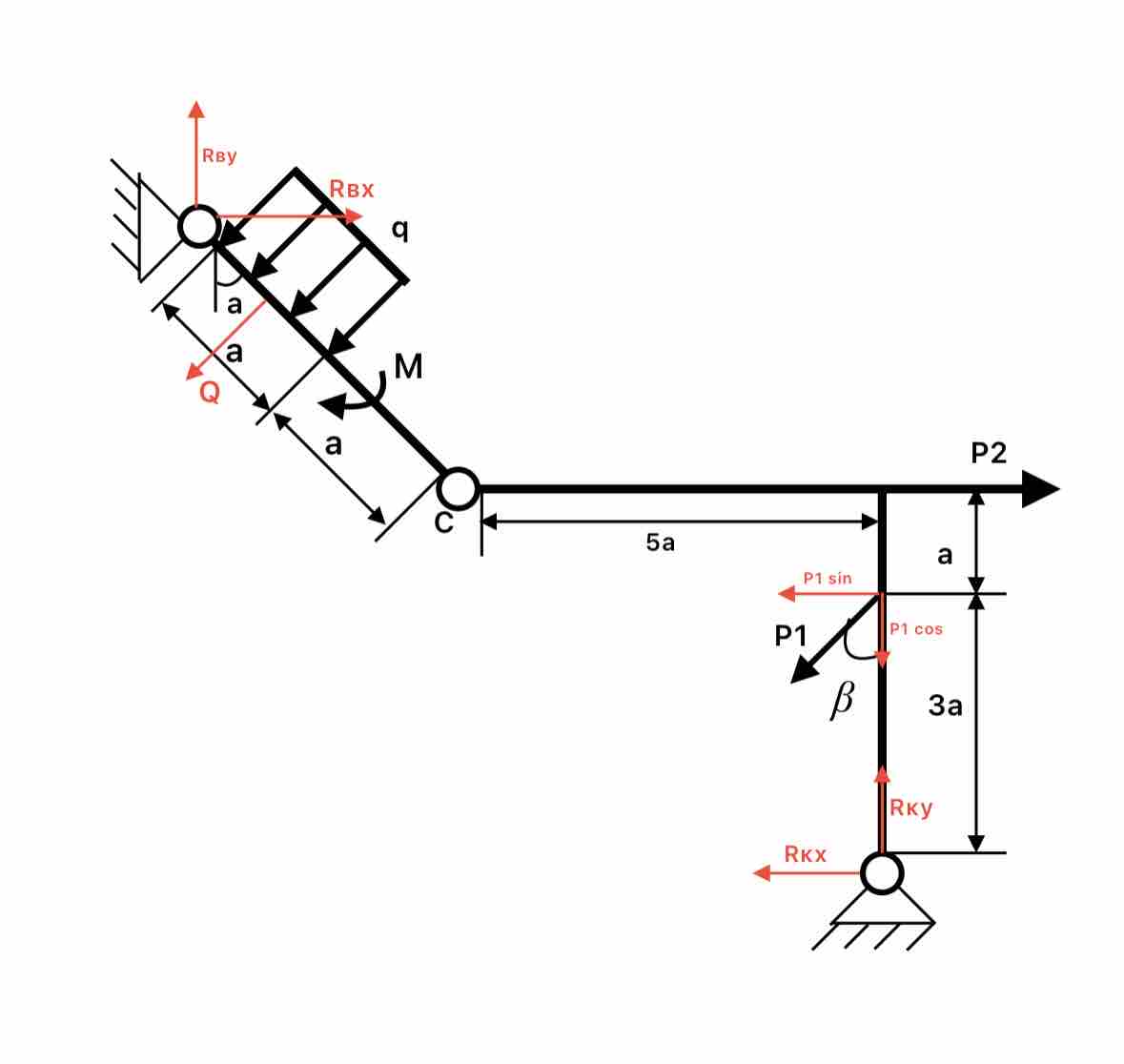

Разделить конструкцию на 2 части. разбивать следует по шарниру С Освободить конструкцию от внешних связей. Действие опорных шарниров заменить их реакциями Составить три уравнения равновесия для каждой из частей конструкций и определить реакции опор.

Давайте разберем задачу поэтапно. --- ### Общие предположения и схема У нас есть конструкция, которая состоит из двух частей, соединенных шарниром С. Необходимо: - разбить конструкцию по шарниру С, - заменить внешние опорные шарниры реакциями, - составить уравнения равновесия для каждой части, - определить реакции опор. --- ### 1. Разделение конструкции по шарниру C Предположим, что: - Первая часть — слева (от опоры до шарнира C), - Вторая часть — справа (от шарнира C до свободного конца). После разреза: - реакцию шарнира C на каждой стороне заменим реакциями, которые будут равны между собой по величине, но противоположны по направлению (по acting в соответствии с третьим законом Ньютона). --- ### 2. Освобождение конструкции и замена опорных шарниров реакциями - В месте шарнира C: - реакция (на каждую сторону) — это реакции шарнира: \( R_{Cx} \), \( R_{Cy} \), - реакции возникают из сил действия-ответствия в шарнире. - Внешние опоры: - на левом конце (например, закрепление) — реакции \( R_{bx} \), \( R_{by} \), - на правом конце — реакции \( P_2 \) и реакции у опоры. --- ### 3. Составление уравнений равновесия Для каждой части запишем три уравнения равновесия — по осям X, Y и моментам. --- ## Для **Левой части конструкции** (от опоры до шарнира C): Обозначим реакции шарнира C (на этой стороне): - \( R_{Cx} \), - \( R_{Cy} \), - Момент реакции в шарнире C — \( M_C \). Также уравнения равновесия: \[ \sum F_x = 0 \Rightarrow R_{bx} + R_{Cx} = \text{суммарная горизонтальная нагрузка} \] \[ \sum F_y = 0 \Rightarrow R_{by} + R_{Cy} = \text{суммарная вертикальная нагрузка} \] \[ \sum M = 0 \Rightarrow \text{учитываем моменты, создаваемые силами, приложенными к конструкции} \] --- ## Для **Правой части конструкции** (от шарнира C до свободного конца): Обозначим реакции: - \( R_{Cx}^{(справа)} \), - \( R_{Cy}^{(справа)} \), - Момент реакции в шарнире C — \( M_C' \). Уравнения: \[ \sum F_x = 0 \Rightarrow R_{Cx}^{(справа)} - \text{сила, приложенная в этом участке} \] \[ \sum F_y = 0 \Rightarrow R_{Cy}^{(справа)} - \text{вес или нагрузки} \] \[ \sum M = 0 \Rightarrow \text{по аналогии с предыдущим уравнением} --- ### 4. Определение реакций опор После стандартизации уравнений потребуются: - Ввод данных о нагрузках (силы \( P_1 \), \( P_2 \), моменты \( M \), и т.д.), - Решение системы из шести уравнений (по три для каждой части). --- ## Итоговая рекомендация: Поскольку в задаче недостаточно конкретных числовых значений и данных (например, сил, углов, расстояний), то основной подход — это: 1. Разделить конструкцию по шарниру C. 2. Заменить внешние опоры реакциями. 3. Составить уравнения равновесия для каждой части по осям и осям вращения, учитывая приложенные нагрузки. 4. Решить систему уравнений для нахождения реакций. --- Если есть конкретные числовые данные (значения нагрузок, углов, расстояний), я могу помочь составить систему численных уравнений и решать их. --- Пожалуйста, уточните значения нагрузок или прикладываемых сил для более точного решения!
