Выберите один ответ: 5) 1) 4) 2) 3)

Давайте подробно разберемся, что изображено и как выбрать правильный ответ.

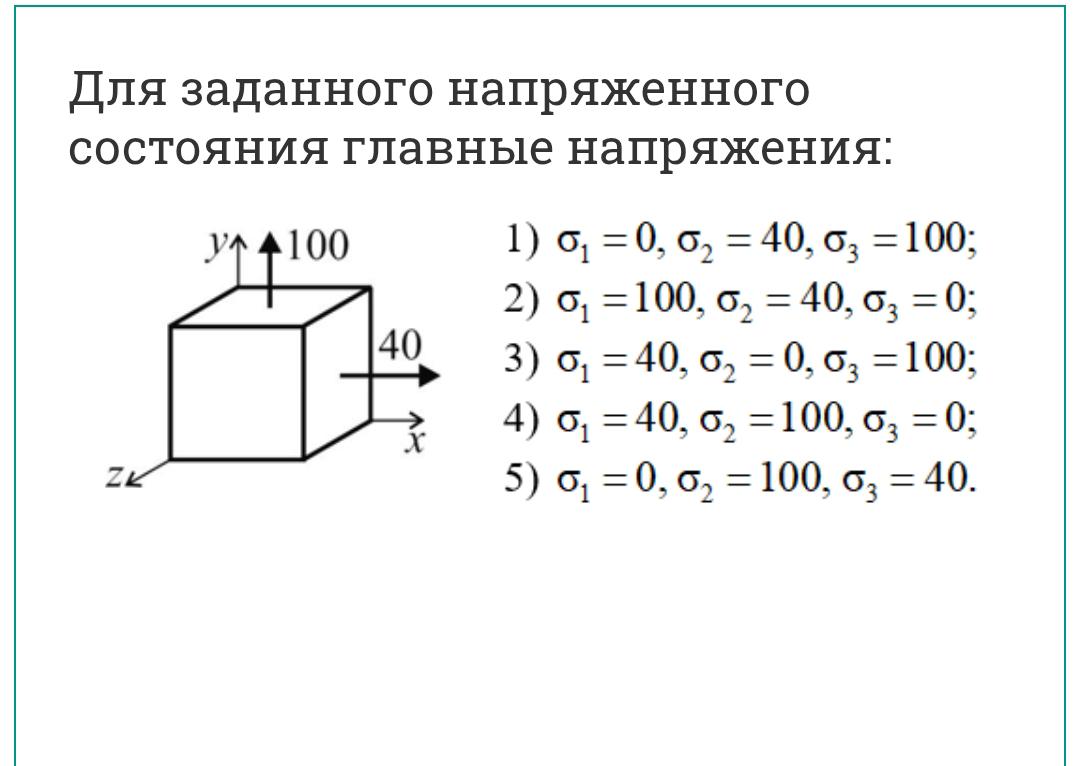

На картинке изображена кубическая модель, для которой задаются главные напряжения. В теории прочности и механике материалов, главные напряжения характеризуют состояния напряжений в материале и всегда ориентированы так, что касательные напряжения на соответствующих плоскостях равны нулю, а нормальные напряжения — максимальные или минимальные.

На изображении есть три значения для главных напряжений: по оси z — 100, по оси y — 40, а по оси x — 40. Однако важно обратить внимание, что для такой модели указаны только некоторые напряжения, и нужно выбрать правильный набор из предложенных вариантов.

Давайте посмотрим на каждый вариант:

1. \(\sigma_1=0,\ \sigma_2=40,\ \sigma_3=100\) — не совпадает, поскольку \(\sigma_1\) в данном случае не может быть нулём, если есть напряжения 40 и 100.
2. \(\sigma_1=100,\ \sigma_2=40,\ \sigma_3=0\) — возможно, это правильный порядок, потому что главные напряжения обычно упорядочиваются по убыванию: \(\sigma_1 \geq \sigma_2 \geq \sigma_3\).
3. \(\sigma_1=40,\ \sigma_2=0,\ \sigma_3=100\) — не совпадает, так как \(\sigma_1\) не может быть меньшим, чем \(\sigma_3\) при упорядочивании по убыванию.
4. \(\sigma_1=40,\ \sigma_2=100,\ \sigma_3=0\) — тоже не соответствует порядку.
5. \(\sigma_1=0,\ \sigma_2=100,\ \sigma_3=40\) — неправильно, так как \(\sigma_1=0\) не является максимальным напряжением.

Наиболее подходящий вариант — это второй, где значениями являются 100, 40 и 0, что соответствует упорядоченной последовательности главных напряжений в порядке убывания.

Ответ: 2)
