Выберите один ответ: 1. внецентренным сжатием 2. изгибом с кручением 3. косым изгибом 4. плоским изгибом

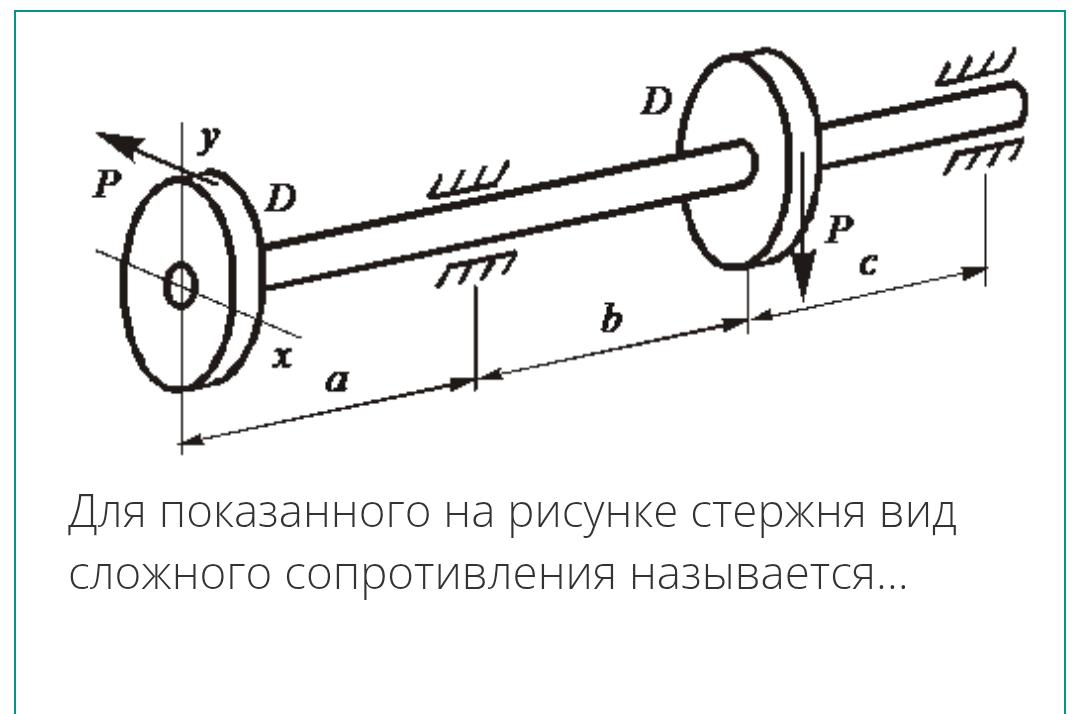

На изображении показан стержень с двумя концами, закреплёнными разными способами, и отмечены направления сил и размеры. Вопрос: "Для показанного на рисунке стержня вид сложного сопротивления называется..."
Рассмотрим варианты:
Внецентренным сжатием — происходит, когда нагрузка прикладывается вне центра масс, вызывая неравномерное сжатие. Такой тип сопротивления характерен для нагрузок, приложенных с перекосом, и обычно при сжатии.
Изгибом с кручением — момент изгиба вызывает изменение формы стержня, создавая изгибающие усилия, а кручение — вызывает момент кручения. В этом случае более всего подходит описание сопротивления, связанного с изгибом и кручением.
Косым изгибом — это вид деформации, при котором изгиб происходит под наклонной нагрузкой. Обычно это частный случай, и в задачах речь идёт скорее о простом изгибе.
Плоским изгибом — когда изгиб происходит в одном плоскости, без кручения и других сложных деформаций.
Из приведенного изображение и текста, судя по форме и усилиям, наиболее подходящим ответом является "изгибом с кручением", поскольку на изображении показано, что стержень подвергается сложной нагрузке, вызывающей изгиб и возможное кручение.
Ответ: 2. изгибом с кручением
