Описать текстом варианты

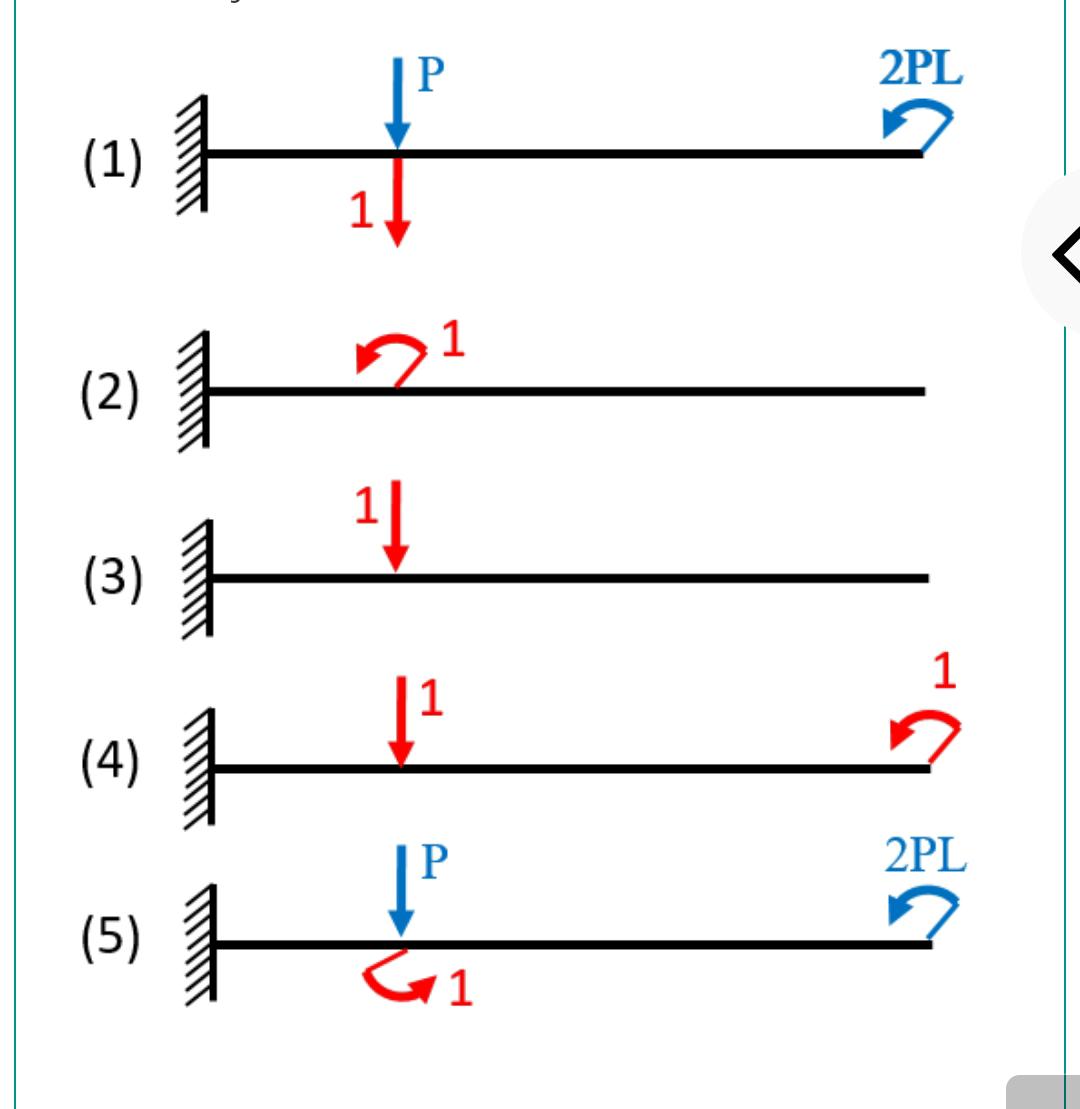

На изображении представлены пять вариантов схем, каждая из которых показывает разные способы воздействия сил и моментов на закреплённую зажимом или опорой балку. **Общее описание:** - Каждая схема — это горизонтальный пролет (балка), закреплённый с левой стороны. - На каждую балку действуют силы или моменты, изображённые стрелками с указанием их направления и величины в условных единицах (будем считать, что равно 1). --- ### Вариант 1: - На балку действует вертикальная сила **P** (в синем цвете), направленная вниз, в точке посередине пролёта. - Накакую-то часть балки действует момент **2PL** (всевозможная константа). Обычно это обозначение моментного момента, создаваемого силой или системой сил, приводящей к вращению. - В этом варианте показан вариант с силой и моментом, который может привести к вращению или деформации балки. --- ### Вариант 2: - Здесь есть только момент **1** (в красном цвете), приложенный в середине балки, с направлением по часовой стрелке. - Нет силовых нагрузок, только момент. - Такой вариант моделирует сгибание за счёт вращения в точке приложения момента, без воздействия вертикальных сил. --- ### Вариант 3: - На балку действует вертикальная сила **1**, также просто вниз, в центре пролёта. - Можно предположить, что это простая нагрузка (например, груз), равномерно передаваемая на балку. - В этом случае нагрузка будет вызывать прогиб или изгиб балки. --- ### Вариант 4: - На балку действует сила **1** (в красном), направленная вниз, в центре, и ещё один момент **1** (в красном), приложенный в конце, с противоположным направлением. - Иными словами, в схеме есть одновременно вертикальная нагрузка и момент, вызывающий вращение в другую сторону. - Такой случай моделирует комбинированное воздействие, при котором балка испытывает как изгиб, так и вращение. --- ### Вариант 5: - На балку действует сила **P** вверх (синего цвета) в верхней части пролёта (направление вверх). - В момент действия появляется вопросительный знак у этого варианта, возможно, речь о том, как реализуется реакция или вращение. - Также приложен момент **1**, с направлением против часовой стрелки, в правом конце балки. - Такой случай изображает воздействие вертикальной силы вверх и вращающего момента, что может моделировать условия, например, гидравлического подъёма или подобной нагрузки. --- **Обобщение:** Это иллюстрация типов нагрузок и моментов, применяемых к балке: - Вертикальные силы (вниз или вверх), - Моменты (по часовой или против часовой стрелки), - Их сочетания, влияющие на прогибы и вращения балки. Эти схемы помогают понять, как различные воздействия влияют на структурные элементы при проектировании и анализе статически неопределимых систем.
