подробно описать рисунок к задаче

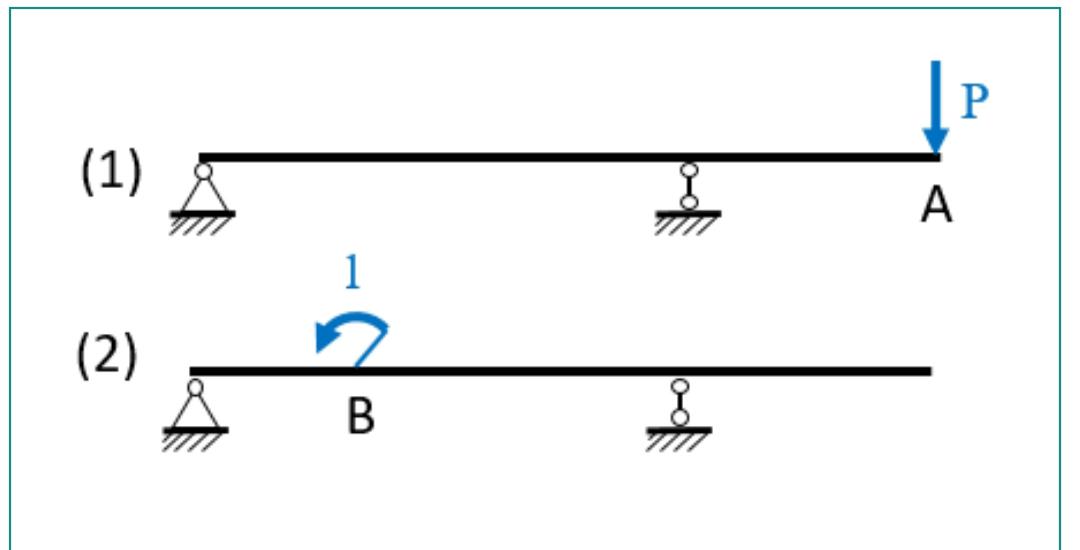

На рисунке представлены две схемы, обе изображают балки, закрепленные на двух опорах и подвергающиеся воздействию различных сил.

Обозначения:

• Опоры: треугольники с линиями внизу — это опоры, которые держат балки и обеспечивают их устойчивость.
• Балки: горизонтальные прямые линии, соединяющие опоры.
• Стрелки и буквы: обозначают точки и направления сил или моментов.

Подробное описание:

1. Первая схема (номер 1):

   • Это горизонтальная балка, закрепленная на двух опорах, расположенных по обе стороны.
   • Слева — опора, которая, судя по изображению, позволяет балке свободно вращаться и неподвижно держать её.
   • Справа — другая опора, также закрепленная и поддерживающая балку.
   • На правом конце балки находится стрелка, направленная вниз, обозначающая силу \( P \).
   • Эта сила действует вертикально вниз в точке A, которая расположена в конце балки.
   • В такой схеме можно предположить, что целью является изучение реакции опор или момента, вызванного силой \( P \).

2. Вторая схема (номер 2):

   • Та же конструкция балочной системы — две опоры и горизонтальная балка между ними.
   • На этой схеме есть стрелка с номером 1, которая изображена как поворотный момент (графическая стрелка, крутящая балку на 129 градусов).
   • Стрелка с номером 1 указывает на то, что в точку B на балке действует момент, вызывающий её поворот или вращение.
   • В этой схеме, в отличие от первой, на конце не показана внешняя сила, а показан момент, вызывающий вращение балки.

В целом:

• Первая схема показывает балку с вертикальной нагрузкой \( P \) в конце, и, вероятно, анализ реакции опор или распределения усилий.
• Вторая схема показывает, что в балке действует момент в точке B, вызывая её вращение.

Это описание может помочь понять, как в задачах по статике или механике строить схему для определения сил, реакций или моментов.
