подробно описать рисунок к задаче

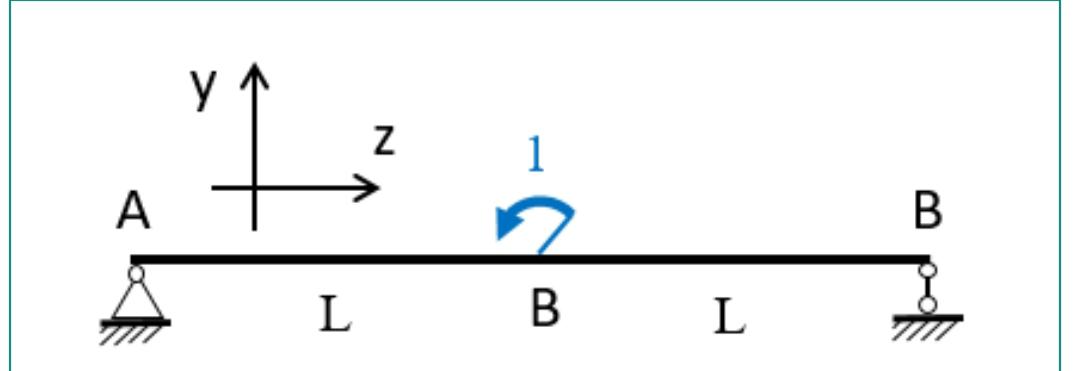

На рисунке изображена балка, закреплённая с двух концов — слева и справа. Концы балки опираются на опоры, которые зафиксированы в земле (отмечены как треугольники с линиями внизу). Концы балки обозначены буквами A слева и B справа.

По середине балки расположена точка B, в которой, судя по всему, есть указанный вращательный момент или действие (отмечено стрелкой с числом 1 и дугой). Эта стрелка указывает на вращение балки вокруг точки B по часовой стрелке.

На некоторых участках балки под опорами находятся метки "L", что, вероятно, обозначает длину сегментов слева и справа от точки B. Балка соединяет две опоры, и в центре находится точка B, в которой происходит изменённое действие (например, вращение или приложена сила).

Отметки "A" и "B" на концах позволяют ориентироваться, какая часть балки какая, а также указывают на важные точки в схеме. В целом, рисунок изображает типичный механизм или конструкцию, используемую для изучения моментов сил, жесткости или деформаций в механике.
