Вопрос от Алёна Дерендяева 16 июня 2025 07:03

Полное и подробное описание рисунка к задаче

Ответ нейросети

16 июня 2025 07:03

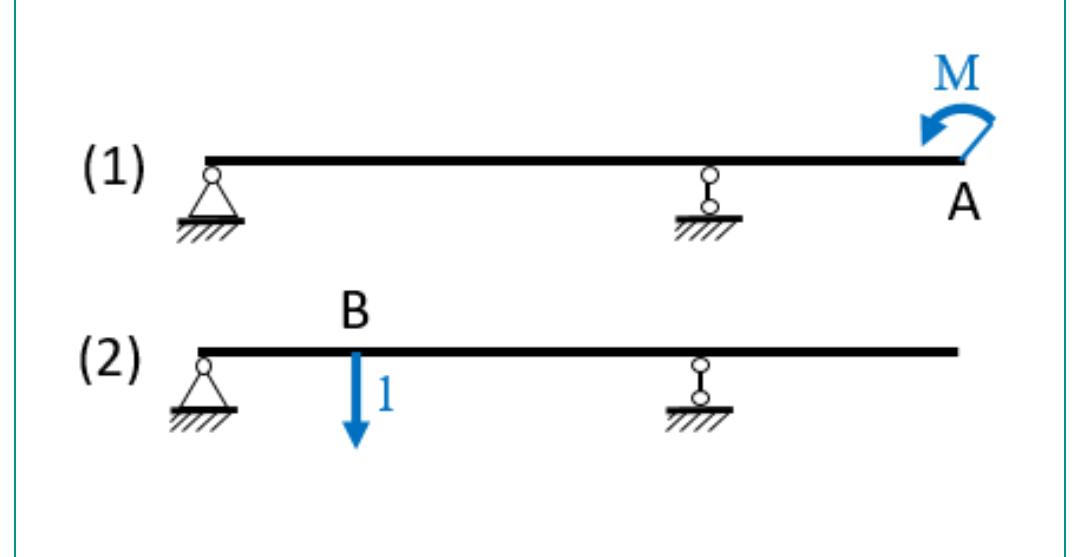

На изображении представлены два варианта равносторонних балок, закреплённых за опоры и предназначенных для исследования воздействия внешних нагрузок.

Общее описание:

  • Обозначения:
    • Первая балка отмечена номером (1)
    • Вторая балка — номером (2)
    • В точке, соединяющей балку с опорой, расположена стрелка, указывающая вниз и обозначенная буквой B
    • На концах обеих балок расположены опоры:
      • 左 опора представляет собой шарнир, который допускает поворот и обеспечивает горизонтальную и вертикальную реакцию (обозначена треугольником и линией)
      • Правая опора — пробка с возможностью качания вертикально и закрепляется механически (обозначена линией и кругом). В случае первой балки (1) она изображена без дополнительной нагрузки, а у второй балки (2) есть нагрузка, обозначенная стрелкой вниз.

Первый рисунок (1):

  • Балка без внешней нагрузки, закреплена слева шарнирно (что позволяет ей вращаться) и справа — в виде пробки, которая тоже допускает поворот.
  • В этой конфигурации балка свободна и может вращаться вокруг опор.
  • Там есть пунктирная линия в конце, указывающая на возможность вращения по оси.

Второй рисунок (2):

  • Такая же балка, как и в первом случае, закреплена аналогичным образом.
  • Главное отличие — есть добавленная внешняя вертикальная нагрузка, обозначенная стрелкой вниз, которая нажимает на точку B (в центре или ближе к одному из концов).
  • Эта нагрузка олицетворяет силу или вес, действующий на балку в точке B.
  • В результате воздействия этой силы происходит изгиб балки, вызывая реакции опор и внутренние напряжения.

Краткое описание:

На изображении изображены простые балки (фартуки), закреплённые за опоры, с изображённой системой сопротивления и нагрузкой. В первом случае нагрузка отсутствует, и балка находится в равновесии без внешних сил. Во втором случае к конструкции добавляется вертикальная сила, приложенная в точке B, что вызывает изменение равновесия и внутренние реакции балки.

Это изображение используется для анализа равновесия, деформаций или расчёта прогиба балки под действием силы в точке B.
