Полное и подробное описание рисунка к задаче

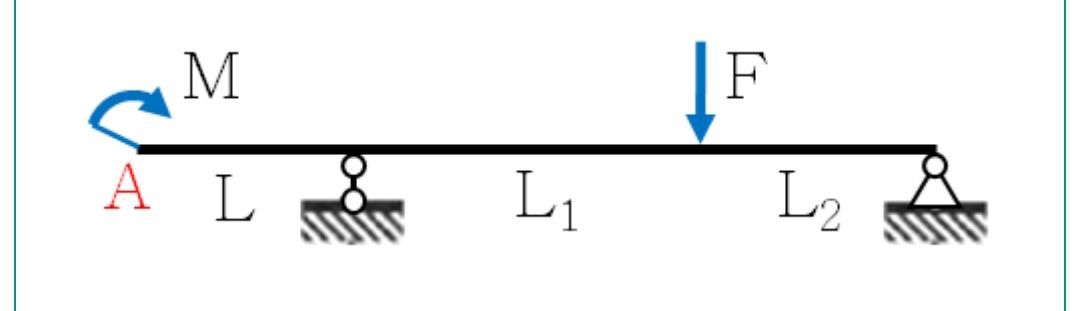

На изображении изображена балка, закрепленная на двух опорах. Расположена горизонтально и обозначена следующими компонентами: - **Балка** (черная горизонтальная линия) – основная часть рисунка. - **Кронштейн M** – прикреплен к левому краю балки, имеет изогнутую форму и направлен влево. - **Точка A** – отмечена красным цветом на левом конце балки, рядом с кронштейном M. - **Балка разделена на три части:** - **L** — длина от точки A до точки опоры, крепящейся к основанию (поддержка под внутренним концом балки). - **L₁** — длина между опорой L и следующей опорой, расположенной немного правее. - **L₂** — длина от второй опоры до правого конца балки, где крепится вторая опора. - **Опора с деревянным основанием** – расположена под точкой, где натянута первая опора (под L), поддерживающая левую часть балки. - **Вторая опора** — расположена ближе к правому краю, закрепляется на конце балки и также имеет деревянное основание. - **Нагружение F** – вертикальная стрелка, указывающая вниз, расположена примерно на средней части балки, чуть правее центра. Это означает, что на балку действует сила, направленная вертикально вниз. Общий вид: Балка закреплена слева на опоре и справа на другой опоре, с поддержками в точках L и L₁. На середине или чуть правее центра балки есть нагрузка F, которая вызывает изгиб и внутренние реакции в конструкции. Если нужно — могу помочь объяснить, для чего дан рисунок, или решить конкретную задачу по данному рисунку.
