полное и подробное описание рисунка к задаче

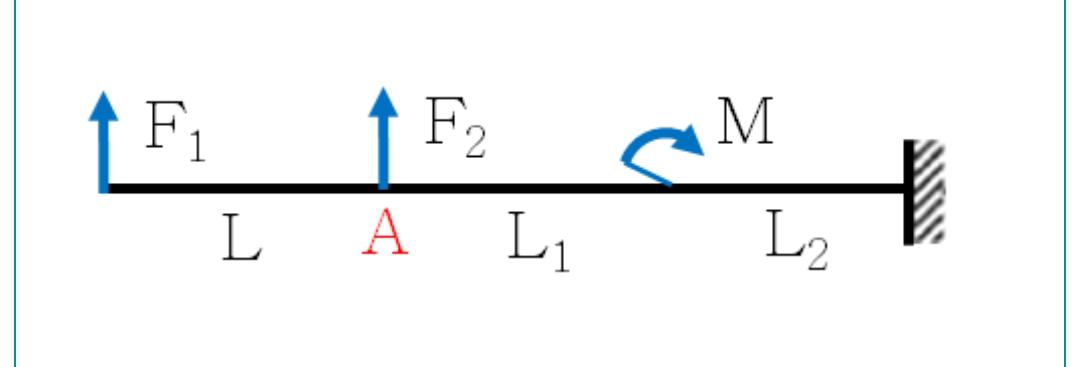

На изображении представлен рисунок, иллюстрирующий физическую задачу, связанную с твердым телом и силами, действующими на него.

Описание рисунка:

1. Вертикальные силы:

   • В верхней части слева изображены две силы, приложенные к телу:
     • F₁ — сила, направленная вертикально вверх, слева от точки А.
     • F₂ — сила, также направленная вверх, расположена чуть правее F₁, приложена в точке, обозначенной как А.

2. Тело и точки:

   • Основным объектом является, скорее всего, длинная горизонтальная ось или стержень, закрепленная с одного конца за стену.
   • Например, точка А — промежуточная точка на этом стержне, где действуют силы F₁ и F₂.
   • Конечная точка справа крепления обозначена черной полосой с штриховкой, что означает неподвижное закрепление (стена или опора).

3. Длина и обозначения:

   • Под телом указаны длины:
     • L — длина от неподвижной опоры до точки А.
     • L₁ — длина от точки А до следующей точки, где прикладывается сила F₂.
     • L₂ — длина от точки, где приложена F₂, до точки закрепления (стена).

4. Механическая ситуация:

   • На рисунке изображена классическая схема для анализа статического состояния тела:
     • Возможен расчет момент(s) силы относительно опоры.
     • Может рассматриваться равновесие, если силы уравновешивают друг друга.

5. Дополнительные элементы:

   • Обозначение M — возможно, момент, создаваемый силой или системой сил вокруг опоры или точки А.
   • Рогатка или стрелка, указывающая, что сила F₁ и F₂ воздействуют вверх, а также возможное рассмотрение моментов.

Общее описание:
Рисунок показывает систему сил, действующих на горизонтальный стержень, закрепленный в одной точке, с целью анализа силового баланса или вычисления момента. Важной частью является понимание, как силы, длины и момент взаимодействуют друг с другом для обеспечения равновесия или решения механической задачи.
