Выберите один ответ: 1 2 3 4 5

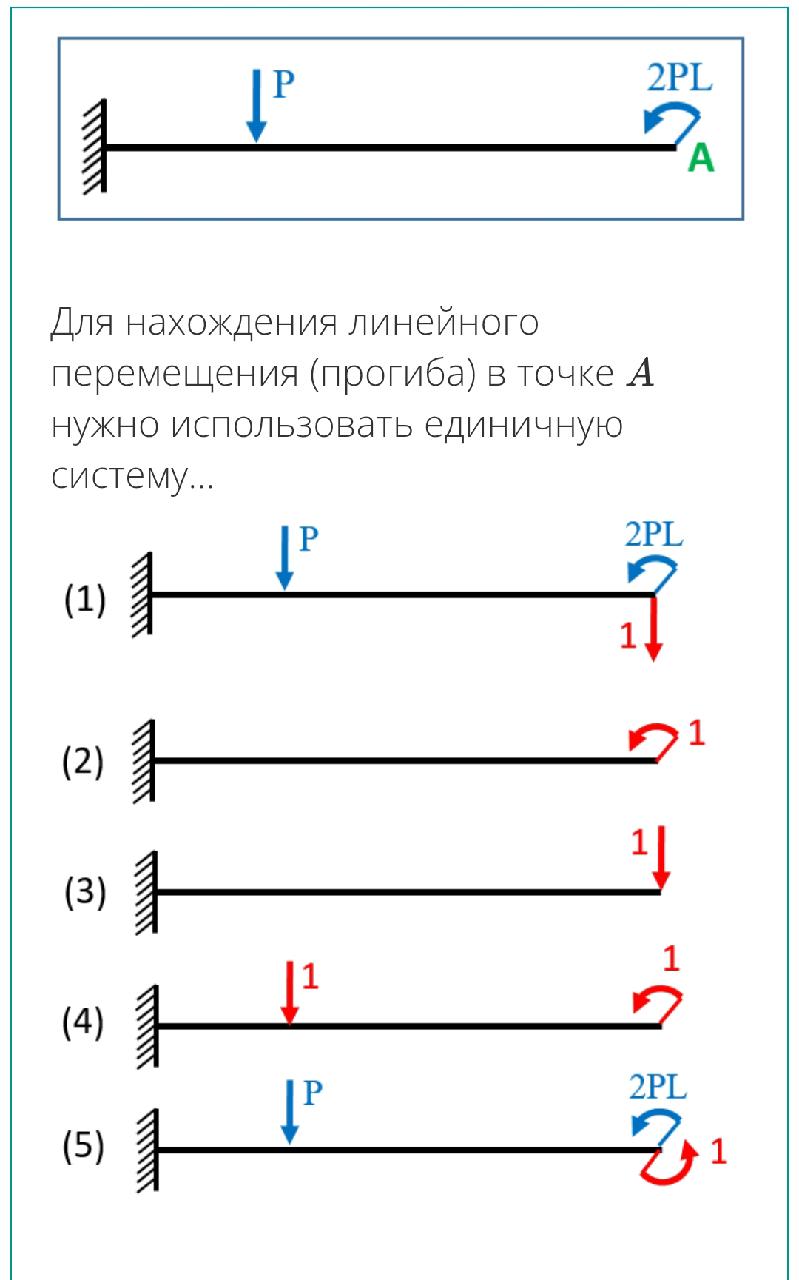

Давайте разберемся с задачей. На картинке изображена горизонтальная прямая, закрепленная с одной стороны, на которой действует сила \( P \) сверху и создается прогиб. В центре указано, что для нахождения линейного перега (прогиба) в точке \( A \), нужно использовать определённую единичную систему.

Задача состоит в том, чтобы выбрать правильный вариант ответа, который соответствует физической закономерности для прогиба при приложенной силе.

Общее правило:

• При приложении силы вниз к жесткой опоре возникает прогиб (деформация) вверх или вниз в зависимости от моментальных сил и их направления.
• В случае, когда сила действует сверху, прогиб также будет вниз.

Рассмотрим каждый вариант:

1. В первом варианте изображена реакция в точке \( A \) — изгибающий момент \( 2PL \), что указывает на нагружение.
2. Во втором — прогиб изображен как изгиб вверх.
3. В третьем — прогиб вниз.
4. В четвертом — реакция вниз и изгиб вверх с приложенной силой внутрь.
5. В пятом — изображен прогиб и реакции, соответствующие вертикальным силам.

Так как сила \( P \) действует вниз, прогиб в точке \( A \) также будет вниз, что соответствует варианту 3.

Ответ: 3

Если понадобится более подробное объяснение, я готов помочь!
