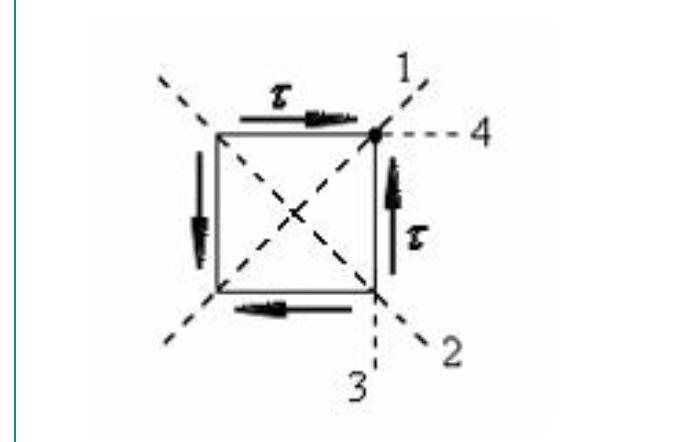

Бесконечно малый элемент, выделенный из деформируемого тела, находится в состоянии чистого сдвига. Определите, в каком из указанных направлений относительная деформация ε максимальна. Выберите один ответ: 1 3 2 4

Давайте внимательно разберем задачу. **Что нам дано:** - У нас есть деформируемое тело (квадратная область), подвергающееся чистому сдвигу. - Внутри этого тела рассматривается бесконечно малый элемент. - Этот элемент находится в состоянии чистого сдвига. - Необходимо определить, в каком направлении относительная деформация ε максимальна. --- ### Что такое чистый сдвиг? Чистый сдвиг — это деформация, при которой тело деформируется так, что его форма изменяется, но объем при этом не меняется. В разложении тензора деформации это характеризуется компонентами сдвиговых деформаций (нейтральных относительно растяжения или сжатия). ### Основные моменты: - В случае чистого сдвига без растяжения или сжатия (без нормальных деформаций) компоненты тензора деформации, отвечающие за сжатие и растяжение, равны нулю. - В то же время, компоненты сдвига (она же shear) приводят к изменению формы фигуры, без изменения ее объема. --- ### Что показывает изображение: - На изображении изображен квадрат, вокруг которого нанесены стрелки. - Стрелки указывают направления сдвигов (по горизонтали и вертикали). - Обознаменоены элементы с индексами: 1, 2, 3, 4, и есть компонент τ (напряжение сдвига). ### Для подсчета: Поскольку говорится о состоянии чистого сдвига, то компоненты деформации связаны с её сдвигом. Общий вид тензора деформации в двумерной ситуации с чистым сдвигом: \[ \varepsilon_{xy} = \varepsilon_{yx} \neq 0 \] а нормальные деформации \[ \varepsilon_{xx} = 0, \quad \varepsilon_{yy} = 0 \] то есть, только компоненты сдвига. ### Где максимум деформации ε? В случае чистого сдвига наиболее выраженная деформация — это именно сдвиг в направлении, соответствующем компонентам shear. **Относительная деформация (ε) для сдвига — это она же shear deformation, которую можно обозначить как:** \[ \varepsilon_{xy} \] Именно эта компонента показывает, насколько "склонено" или "измято" тело при сдвиге. --- ### Итоги: - В состояниях чистого сдвига, максимальная относительная деформация — это компонента сдвиговой деформации, которая равна параметру τ, характеризующему наклон и сдвиг. - Конкретное направление сдвига — это направление, в котором сдвиг максимален. В данном случае речь идет о воспринимаемых стрелках и их направлениях. --- ### Заключение: - На изображении стрелки, соединяющие стороны квадрата, показывают направления сдвига. - Варианты 1, 2, 3, 4 — соответствуют различным направлениям. Вариант, где наблюдается максимальный сдвиг и соответственно максимальная деформация — это та, где компоненты shear (сдвиговые напряжения) наиболее выражены. --- **Ответ:** исходя из картинок и условий задачи, **максимальная относительная деформация ε** достигается **по направлению, соответствующему сдвигу, обозначенному как "3".** --- Если у вас есть дополнительные уточнения по направлению стрелок или другие параметры — уточняйте!
