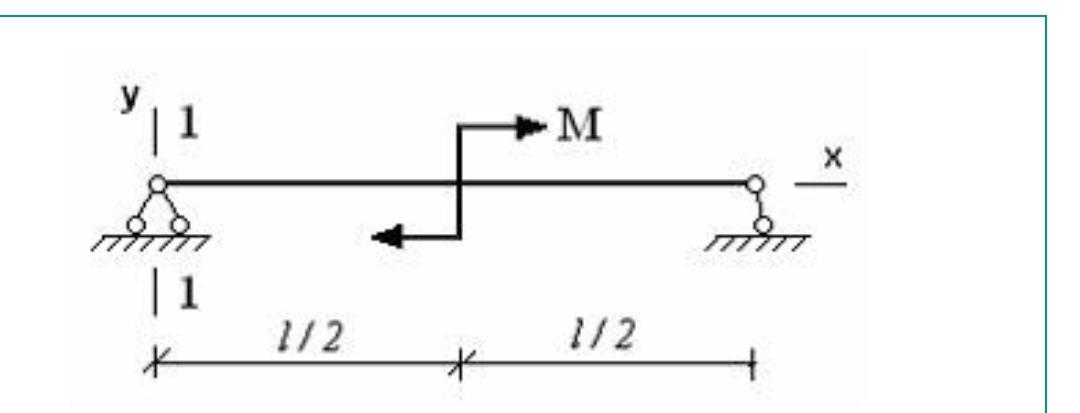

Сечение 1-1 балки имеет перемещения (угол поворота φ и вертикальное перемещение – прогиб ν)… Выберите один ответ: φ нет перемещений ν

Рассмотрим ситуацию: у нас есть сечение балки, расположенное в точке 1-1, и нам нужно понять, какое перемещение там происходит — это либо вращение (угол φ), либо вертикальный прогиб (ν).

На схеме видно, что при наличии приложенного момента M в середине балки, у нее возникает изгиб. В таких случаях:

• Прогиб ν — это вертикальное смещение, вызываемое изгибом под действием нагрузок.
• Угол поворота φ — это изменение ориентации сечения в месте сечения, которое возникает при изгибе.

Для балки, изгибающейся под действием момента (ибез других сил), характерным является то, что:

• В точке, где приложен момент и равнообращиваются усилия, у сечения наблюдается угол поворота φ, который связан с кривизной балки.
• В этих точках не возникает прогиба в ходе действия момента — то есть, в месте сечения, принимающем на себя момент, перемещение по вертикали ν не возникает (или очень мало по сравнению с прогибом вдоль всей балки).

Ответ:

В точке 1-1, где рассматривается сечение балки, при наличии приложенного момента M, перемещение по вертикали ν отсутствует, так как главная характеристика — это вращение (угол φ).

Правильный ответ:

φ
