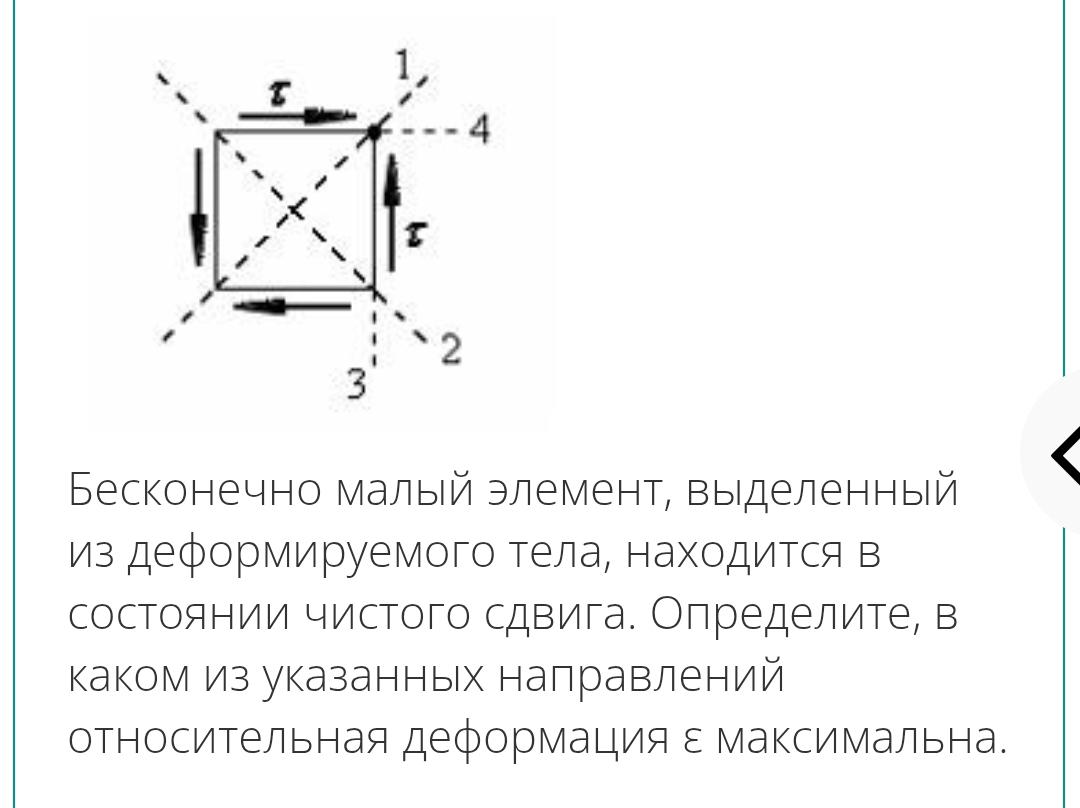

На рисунке изображена геометрическая фигура, которая представляет собой квадрат. Внутри квадрата проведены диагонали, пересекающиеся в его центре. Каждая сторона квадрата обозначена стрелками, указывающими направления сил или деформаций. Стрелки по сторонам квадрата направлены внутрь, что указывает на сжатие или внутренние напряжения.
Далее, по диагоналям проведены линии, соединяющие противоположные вершины квадрата. В центре фигуры отмечено точкой пересечения диагоналей. В каждом из углов квадрата и на линиях указаны символы "τ" (тери- или касательное напряжение), показывающие наличие касательных напряжений в элементах.
Рядом с рисунком находятся отметки стрелок, указывающих направления возможных деформаций или силовых воздействий на вершинах и сторонах квадрата. Эти стрелки показывают, что в данном элементе имеется сложное внутреннее напряжение, в том числе касательные компоненты.
Также подчеркнуто, что рассматриваемый элемент, являясь очень малым и выделенным из деформируемого тела, находится в состоянии чистого сдвига — это означает, что внутри элемента отсутствуют нормальные напряжения, а присутствуют только касательные (сдвиговые) напряжения.
Общий вывод: рисунок иллюстрирует микроскопический элемент, для которого важны касательные напряжения, и позволяет определить, в каком из указанных направлений эти напряжения достигают максимума.
