Выберите один ответ: 4) 5) 3) 2) 1)

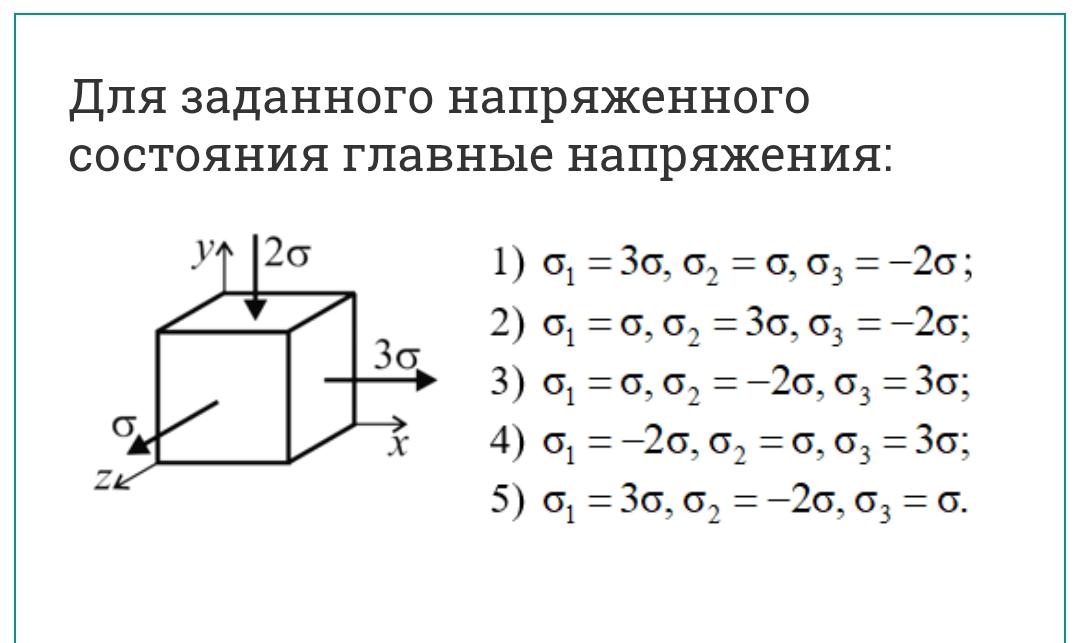

Давайте разберемся с задачей пошагово. На рисунке показана кубическая часть, в которой указаны главные напряжения — σ₁, σ₂, σ₃. Задача — определить, какое из приведённых вариантов соответствует главным напряжениям для данного состояния. **Основные моменты:** - Напряжения на трёх осях: σₓ, σᵧ, σ_z. - Главные напряжения — это те напряжения, при которых касательные напряжения равны нулю, и они соответствуют направлениям, где напряжения только нормальные. **Что нужно делать:** 1. Посмотреть на схему и определить, где и какие напряжения действуют. 2. Назначить оси и на основании этого определить главные напряжения. **Анализ:** - На рисунке: — против оси x действует напряжение 3σ, — против оси y — напряжение 2σ, — против оси z — напряжение — 2σ. **Проверка вариантов:** - Вариант 1): σ₁=3σ, σ₂=σ, σ₃=−2σ — Тут σ₂=σ, а у нас на рисунке нет такого напряжения, так как на оси y показано 2σ, а не σ. — Не подходит. - Вариант 2): σ₁=σ, σ₂=3σ, σ₃=−2σ — Не подходит — потому что первая составляющая должна быть максимальной, а тут 3σ и σ, так что этот вариант возможен, но убедимся далее. - Вариант 3): σ₁=σ, σ₂=−2σ, σ₃=3σ — Нет, так как на схеме максимум — 3σ, минимум — −2σ, а также по форме этого варианта не соответствует расположению напряжений. - Вариант 4): σ₁=−2σ, σ₂=σ, σ₃=3σ — В порядке убывания: 3σ, σ, −2σ. Это выглядит похожим. - Вариант 5): σ₁=3σ, σ₂=−2σ, σ₃=σ — В порядке убывания: 3σ, σ, −2σ. Эта последовательность совпадает с **максимальным** уровнем напряжения 3σ, затем σ, и последний −2σ. **Верный ответ:** **Вариант 5)**, поскольку он правильно отображает порядок и значения главных напряжений, соответствующих схеме. --- **Ответ:** **5)**
