Ниже подробное решение с пошаговыми объяснениями к поставленным вопросам о сборочном чертеже.

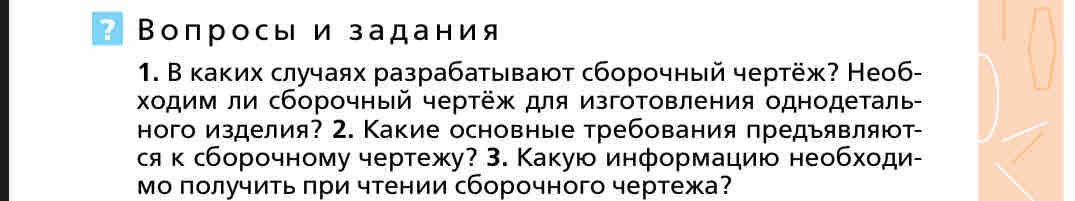

1. В каких случаях разрабатывают сборочный чертёж? Необхо- дим ли сборочный чертёж для изготовления однодетального изделия?

• Сборочный чертёж создают, когда изделие состоит из нескольких деталей и узлов, нужно показать, как эти детали соединяются между собой, в каком порядке сборки осуществлять монтаж и какие сопряжения использовать.

• Он нужен для:

  • конструирования и выпуска изделия в сборке (куда и как устанавливаются детали, какие поверхности соприкасаются, какие зазоры и посадки);
  • контроля качества монтажа на производстве и при приемке;
  • сервисного обслуживания и ремонта (показать узлы и их расположение);
  • подготовки документации для сборщика, сборочных комплектов и складского учёта;
  • демонстрации взаимосвязи между частями в технической документации и во внелабораторной эксплуатации.

• Необходим ли сборочный чертёж для однодетального изделия?

  • Обычно для изделия, состоящего из одной детали, отдельного сборочного чертежа не требуется, достаточно изготовления детального чертежа самой детали.
  • Однако сборочный чертёж может потребоваться, если:
    • эта деталь входит в состав более крупного узла/системы и её установка в контексте другого изделия должна быть описана;
    • есть стандартные сборочные узлы или крепёжные схемы, которые повторяются в сборке;
    • требуется показать взаимодействие с другими компонентами, монтажный порядок, упаковку, монтажные аксессуары или комплектующие.
  • В корпоративной документации иногда всё же делают минимальный сборочный чертёж даже для одного элемента, чтобы зафиксировать способ установки в систему, допуски сопряжений и порядок эксплуатации.

2. Какие основные требования предъявляются к сборочному чертежу?

• Общие требования к оформлению:

  • корректный заголовок (наименование сборки, масштаб, номер листа, автор, дата, утверждение);
  • наличие на чертеже условного обозначения и примечаний по сборке;
  • основной вид – либо сборочная сборка в виде разрезов/разложение ( exploded view ), либо план-секция для наглядности соединений;
  • единицы измерения должны быть ясны и согласованы с принятыми в проекте.

• Виды и элементы на сборочном чертеже:

  • exploded или сближаемые виды для показа взаимного расположения частей;
  • все поверхности сопряжения и узлы должны быть четко обозначены;
  • допуски и посадки там, где это необходимо для сборки (посадки, зазоры, тип соединения);
  • надписи и указания по монтажу: порядок сборки, рисунок-порядок, направления, ориентиры;
  • спецификация материалов и покрытий, если они влияют на сборку (смазки, смазочные материалы, покрытие);
  • ведомость деталей (BOM) с указанием артикулов, наименований, количества, материалов, обработок (часто на отдельном листе);
  • области и условия контроля качества (критические параметры, допуски);
  • стандартизированные узлы и стандартные элементы (винты, гайки, шайбы и т.п.) с указанием типов и размеров;
  • ссылки на другие чертежи (детали, узлы) и на чертёж методов сборки, если применимо;
  • условные обозначения, символы допусков, поверхностей отделки ( Ra и т. п. по необходимости);
  • требования к маркировке, упаковке и хранению.

• Точность и читаемость:

  • избегайте повторного дублирования размеров; применяйте условное обозначение соответствующих узлов;
  • корректная нумерация элементов, однозначная связь между числовыми обозначениями на чертеже и BOM;
  • понятные стрелочные привязки и линии вида; четкая читаемость масштаба;
  • согласование со стандартами черчения и отраслевыми нормами.

3. Какую информацию необходимо получить при чтении сборочного чертежа?

• Определение цели и состава:

  • что именно собирается, какие узлы в сборке, какие детали в составе каждого узла;
  • какие элементы являются стандартными (покупные) и какие – собственно детали изделия.

• Информация по сборке и последовательности:

  • порядок сборки и ориентация узлов и деталей;
  • какие крепежи и соединения необходимы (винты, гайки, шпильки, сварка и пр.);
  • требуемое направление монтажа и сопряжения поверхностей.

• Информация о деталях и материалов:

  • наименование, номер детали, количество;
  • материал и обработка поверхности, если они важны для сборки (например, смазка, покрытие, термообработка);
  • размеры и допуски на сопряжение элементов.

• Информация по качеству и допускам:

  • какие допуски критичны для корректной сборки (посадки, зазоры);
  • какие контрольные операции нужно выполнить на сборке.

• Информация по документам и повторяемости:

  • какие детали требуют отдельных деталированных чертежей;
  • какие узлы или повторяющиеся элементы в сборке присутствуют и как их заказывать;
  • ссылки на дополнительные чертежи или спецификации.

• Дополнительные аспекты:

  • требования к обслуживанию, смазке, регулировке после сборки;
  • требования к упаковке и транспортировке;
  • условия эксплуатации и гарантии (если указано в примечаниях).

Пример применения (кратко):

• Допустим, вы читаете сборочный чертёж механического агрегата, состоящего из рамы, двигателя и крепёжных узлов.
  • Вы смотрите BOM: какие болты M6, шайбы, гайки нужны, сколько штук.
  • В exploded-виде видите последовательность монтажа: сначала рама, затем двигатель, затем крепежи.
  • В примечаниях видите необходимую смазку и порядок фиксации.
  • В секции допусков видите, что отверстия в раме должны иметь посадку H7, отверстия под винты – резьба М6, класс точности.
  • Сопоставляете с другими деталями на чертеже: какие детали имеют детальные чертежи и нужен ли отдельный документ для сборки.

Если хотите, могу адаптировать решение под конкретный уровень (средняя школа, техническое направление) и привести более детальный пример с конкретными числами и обозначениями. Также могу вместе пройтись по изображению и распознать, какие элементы там указаны, чтобы ответ был ещё ближе к вашей задаче.
