направление силы Ампера, действующей на проводник? B А. От читателя. Б. К читателю. В. Равна нулю. 2. Прямолинейный проводник длиной 10 см находится в однородном Рис. 25 магнитном…

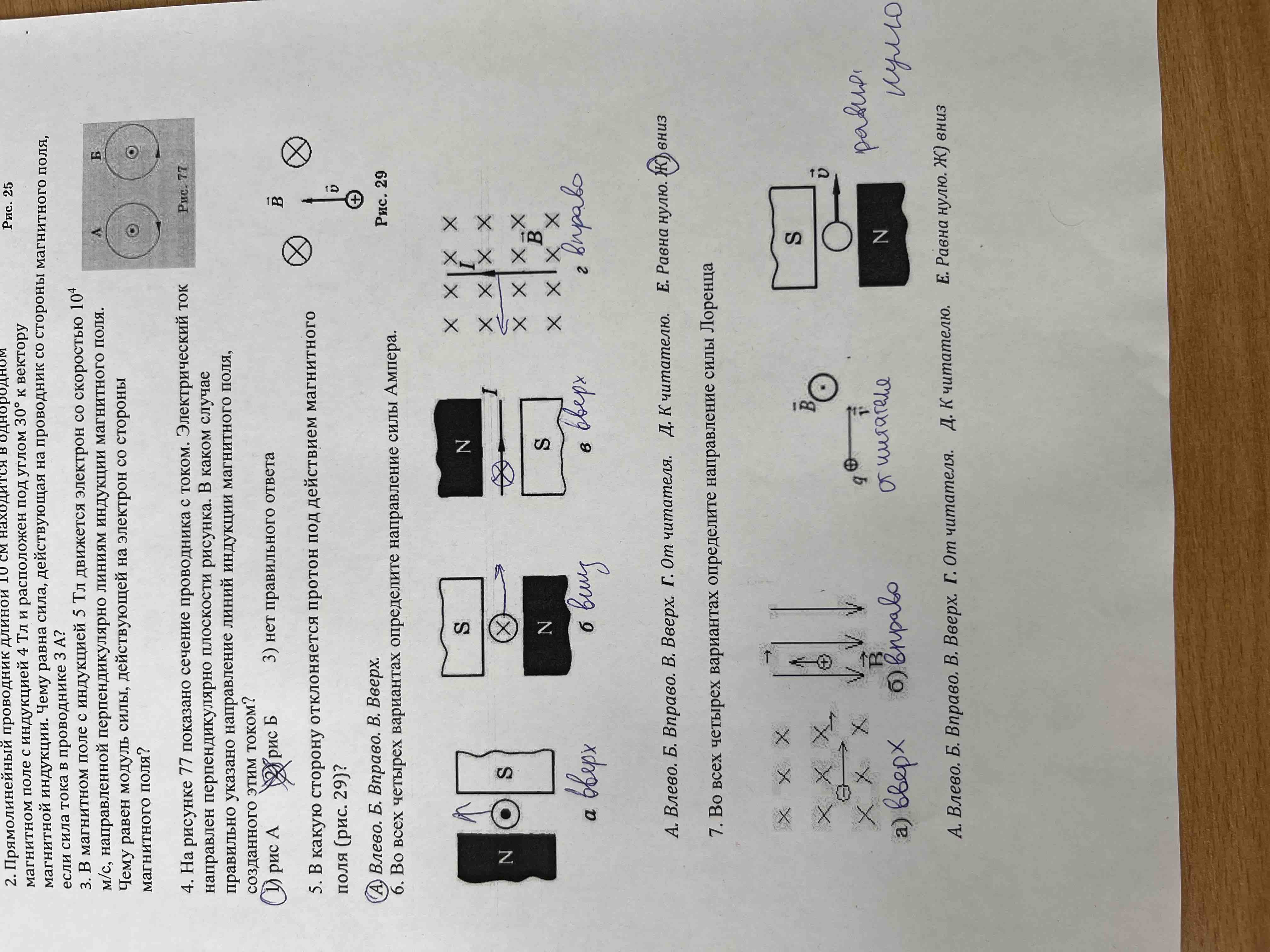

Направление силы Ампера, действующей на проводник? B А. От читателя. Б. К читателю. В. Равна нулю. 2. Прямолинейный проводник длиной 10 см находится в однородном Рис. 25 магнитном поле с индукцией 4 Тл и расположен под углом 30° к вектору магнитной индукции. Чему равна сила, действующая на проводник со стороны магнитного поля, если сила тока в проводнике 3 А? 3. В магнитном поле с индукцией 5 Тл движется электрон со скоростью 10+ м/с, направленной перпендикулярно линиям индукции магнитного поля. Чему равен модуль силы, действующей на электрон со стороны магнитного поля? 4. На рисунке 77 показано сечение проводника с током. Электрический ток направлен перпендикулярно плоскости рисунка. В каком случае правильно указано направление линий индукции магнитного поля, созданного этим током? 1) рис А 2) рис Б 3) нет правильного ответа Рис. 77 5. В какую сторону отклоняется протон под действием магнитного поля (рис. 29)? А. Влево. Б. Вправо. В. Вверх. 6. Во всех четырех вариантах определите направление силы Ампера. ④ Рис. 29 N S a А. Влево. Б. Вправо. В. Вверх. Г. От читателя. Д. К читателю. Е. Равна нулю. Ж) вниз 7. Во всех четырех вариантах определите направление силы Лоренца N А. Влево. Б. Вправо. В. Вверх. Г. От читателя. Д. К читателю. Е. Равна нулю. Ж) вниз
Кратко о принципе
- Сила Ампера на прямой проводник с током I в однородном магнитном поле B и длиной L равна F = I (L × B).
- Модуль: F = I L B sin(phi), где phi — угол между направлением тока и вектором магнитной индукции.
- Направление: по правилу правой руки (для векторного произведения L × B). Если держать указательный палец вдоль направления тока (L), средний палец вдоль направления вектора B, то большой палец покажет направление силы F. Также есть привычное наглядное правило Флеминга для моторов: первый палец — направление поля B (N→S), второй палец — направление тока I, большой палец — направление силы F.
- Если угол между I и B равен 0 или 180 градусам, сила равна нулю.
Применение к твоей задачи
- Направление силы Ампера на проводник
- Без точного ориентира тока в проводнике и направления магнитной индукции B в твоем рисунке нельзя выбрать один из вариантов A/B/… с уверенностью. Нужно зафиксировать:
- направление тока в проводнике (по какому направлению движутся носители заряда);
- направление линий B (куда направлены магнитные силовые линии).
- Затем применяем правило правой руки: направлять пальцы по L (направление тока), крутить к В (направление B) — большой палец укажет направление силы F.
- Если угол между L и B равен 90°, F перпендикулярна и к отношению к плоскости рисунка. Если phi не 90°, используем F = I L B sin(phi).
Пояснение по конкретной части 2–3 (чтобы было понятно, как считать) 2. Прямолинейный проводник длиной 10 см в однородном поле B = 4 Т, угол между проводником и B составляет 30°, сила тока I = 3 А.
- Дано: L = 10 см = 0.10 м, B = 4 Т, phi = 30°, I = 3 А.
- Модуль силы: F = I L B sin(phi) = 3 × 0.10 × 4 × sin(30°) = 0.3 × 4 × 0.5 = 0.6 Н.
- Направление: определить по правилу правой руки. Нужно знать, в каком направлении проводник расположен и как направлены линии B на рисунке. Сами направление в плоскости рисунка зависит от этих ориентиров. Если хочешь, отправь описание того, как именно ориентированы проводник и B в твоем рисунке (куда смотрят ток и в каком направлении выходят/входят линии поля), и я скажу точное направление (вверх/вниз/влево/вправо/вглубь страницы и т.д.).
- Электрон движется со скоростью v в поле B, перпендикулярно B, модуль F = e v B (для электрона направление через заряд q = -e отличается от правила для положительного заряда).
- Дано: q = -e, e = 1.6×10⁻¹⁹ Кл, v = 10⁴ м/с, B = 5 Т, v ⟂ B.
- Модуль силы: F = |q| v B = (1.6×10⁻¹⁹) × (10⁴) × 5 = 8.0×10⁻¹⁵ Н.
- Направление: для положительного заряда F = q(v × B) направлено согласно правой руке. Для электрона (отрицательный заряд) сила направлена противоположно направлению v × B. Точное направление зависит от ориентации вектора v и направления линий поля B на твоем рисунке. Если хочешь, опиши направление v и B, и я скажу конкретно куда будет отклоняться электрон.
Дополнительно по другим пунктам (для твоего понимания, чтобы можно было проверить задания в целом) 4. Направление линий индукции вокруг проводника в сечении
- Правило: если ток идёт через проводник перпендикулярно плоскости рисунка (нынешнее направление тока перпендикулярно плоскости), то магнитные линии вокруг него образуют окружности. Если ток идёт на тебя (из плоскости к тебе), ход окружностей — против часовой стрелки; если ток от тебя (уходит от камеры), — по часовой стрелке.
- Отклонение протона под действием поля
- Под действием поля F = q(v × B). Для протона q = +e. Направление определяется правилом правой руки для положительного заряда. Точно так же, как и для положительного заряда: направление силы перпендикулярно и к вектору v, и к B.
6–7. Направления силы Ампера и силы Лоренца
- Для любых заданий с рисунками в твоей тетради: нужно определить направление тока (вектор L) и направление B. Затем F Ампера — по L × B, F Лоренца — по q(v × B) (для протона q = +e, для электрона q = -e).
- Используй те же правила: правую руку для положительных зарядов; противоположное направление для электронов.
Как дальше помочь
- Чтобы дать точные ответы на каждый из пунктов 1 и 4–7, пришли, пожалуйста, точное описание ориентации:
- направление тока в проводнике на рисунке (куда идёт ток или как движутся носители),
- направление магнитной индукции B (куда направлены линии поля: вверх/вниз, вглубь/из плоскости, или как они нарисованы на рисунке),
- ориентацию и направление векторов для остальных задач (для примера в пунктах 5–7).
- Я затем дам конкретный ответ по каждому пункту и пошаговое объяснение, чтобы ты смог проверить своё решение.
Если хочешь, могу также подробно разобрать остальные задачи с конкретными ориентациями из твоего рисунка — просто пришли описание направления тока и B к каждому случаю.
