Кратко по изображению:

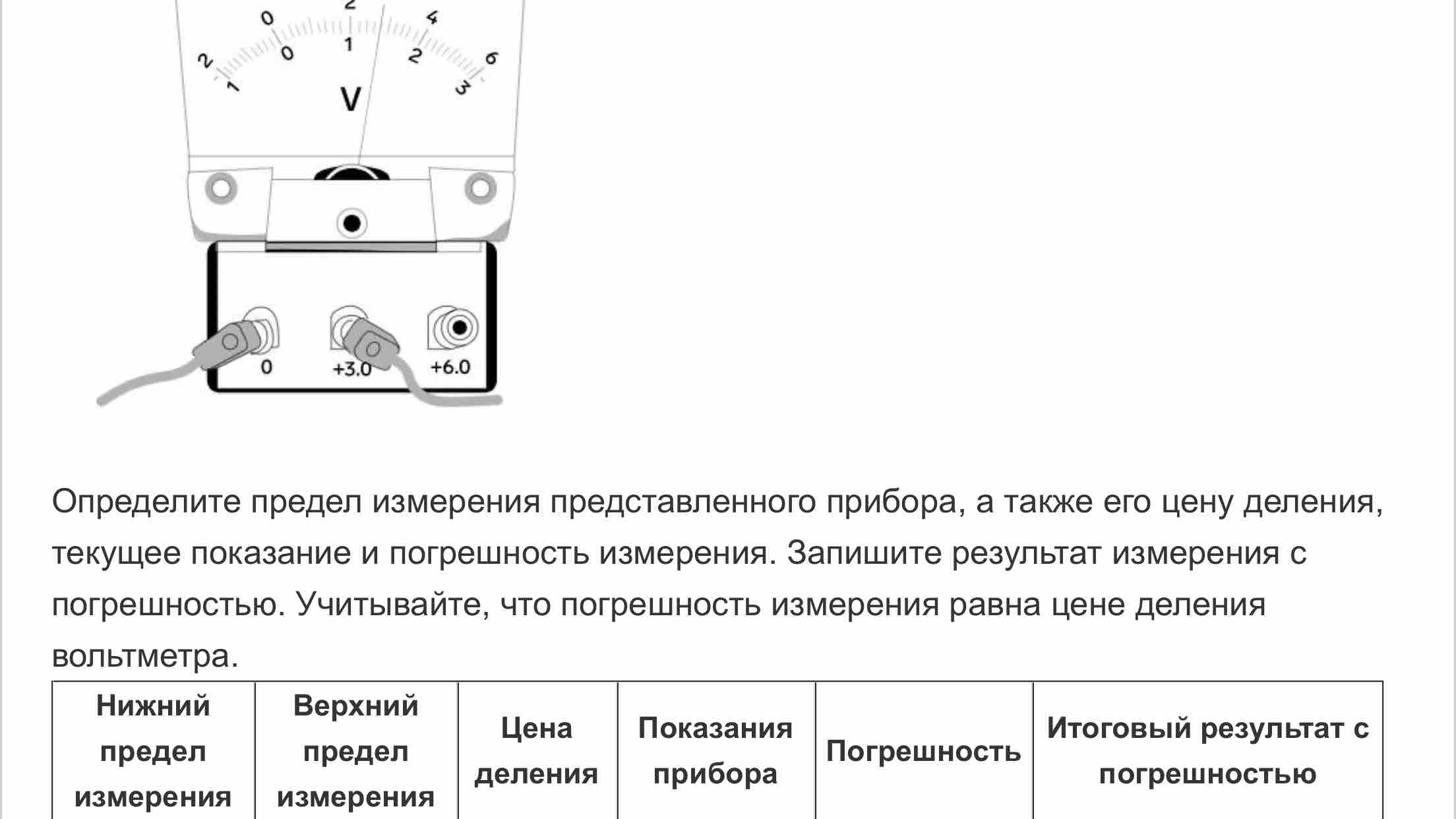

• Щупы подключены к нижнему левому разъему 0 и к среднему разъему +3.0. Это говорит о диапазоне 0–3 В.
• Шкала на диске пронумерована 0–6, но при таком подключении диапазон 0–3 В, значит одна деление на шкале эквивалентно 0.5 В.
• По указанию стрелки на рисунке приблизительное показание примерно 2.0 В (примерно на 4 деления от нуля).

Исходя из этого, заполним требуемую таблицу:

• Нижний предел измерения: 0 В
• Верхний предел измерения: 3 В
• Цена деления: 0.5 В
• Показания прибора: примерно 2.0 В
• Погрешность измерения: ±0.5 В (равно цене деления)
• Итоговый результат с погрешностью: 2.0 В ± 0.5 В

Примечание:

• Если бы щупы были вставлены в разъёмы 0 и +6.0 (правый разъём), диапазон был бы 0–6 В и цена деления стала бы 1 В; тогда читаемое значение и погрешность изменились бы соответствующим образом. В данной конфигурации на рисунке используется диапазон 0–3 В.
