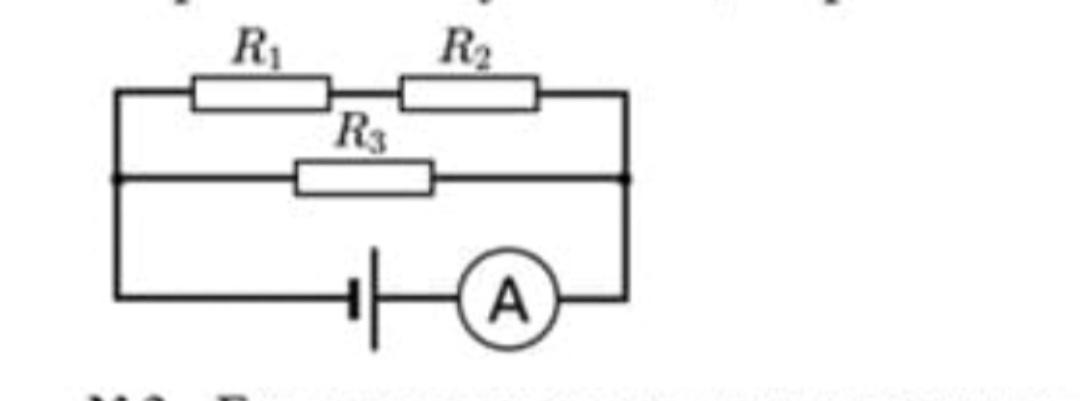

№2. На рисунке представлена схема электрической цепи. Сопротивления резисторов 2 Ом, 3 Oм, 4 Oм Определите показания амперметра, если напряжение на участке цепи равно 12 В.

Привет! Давай посмотрим, что у нас здесь. У нас есть схема электрической цепи с тремя резисторами и амперметром. Из текста задачи мы знаем, что сопротивления резисторов равны 2 Ом (R1), 3 Ом (R2) и 4 Ом (R3), и напряжение на участке цепи равно 12 В. Нам нужно определить, какое значение покажет амперметр.

Чтобы решить задачу, нужно понять, как в этой цепи соединены резисторы. По рисунку видно, что R1 и R2 соединены параллельно между собой, а их общее сопротивление уже соединено последовательно с R3. Нужно сначала найти общее сопротивление параллельной части, а затем — общее сопротивление всей цепи.

Так как резисторы R1 и R2 соединены параллельно, общее сопротивление этой части цепи находится по формуле для обратной величины суммы обратных величин их сопротивлений:

1/R_общ = 1/R1 + 1/R2 1/R_общ = 1/2 Ом + 1/3 Ом

Решив это уравнение, получим общее сопротивление параллельного участка.

Затем общее сопротивление всей цепи будет равно сумме R_общ и R3, так как они соединены последовательно.

После нахождения общего сопротивления цепи можно
