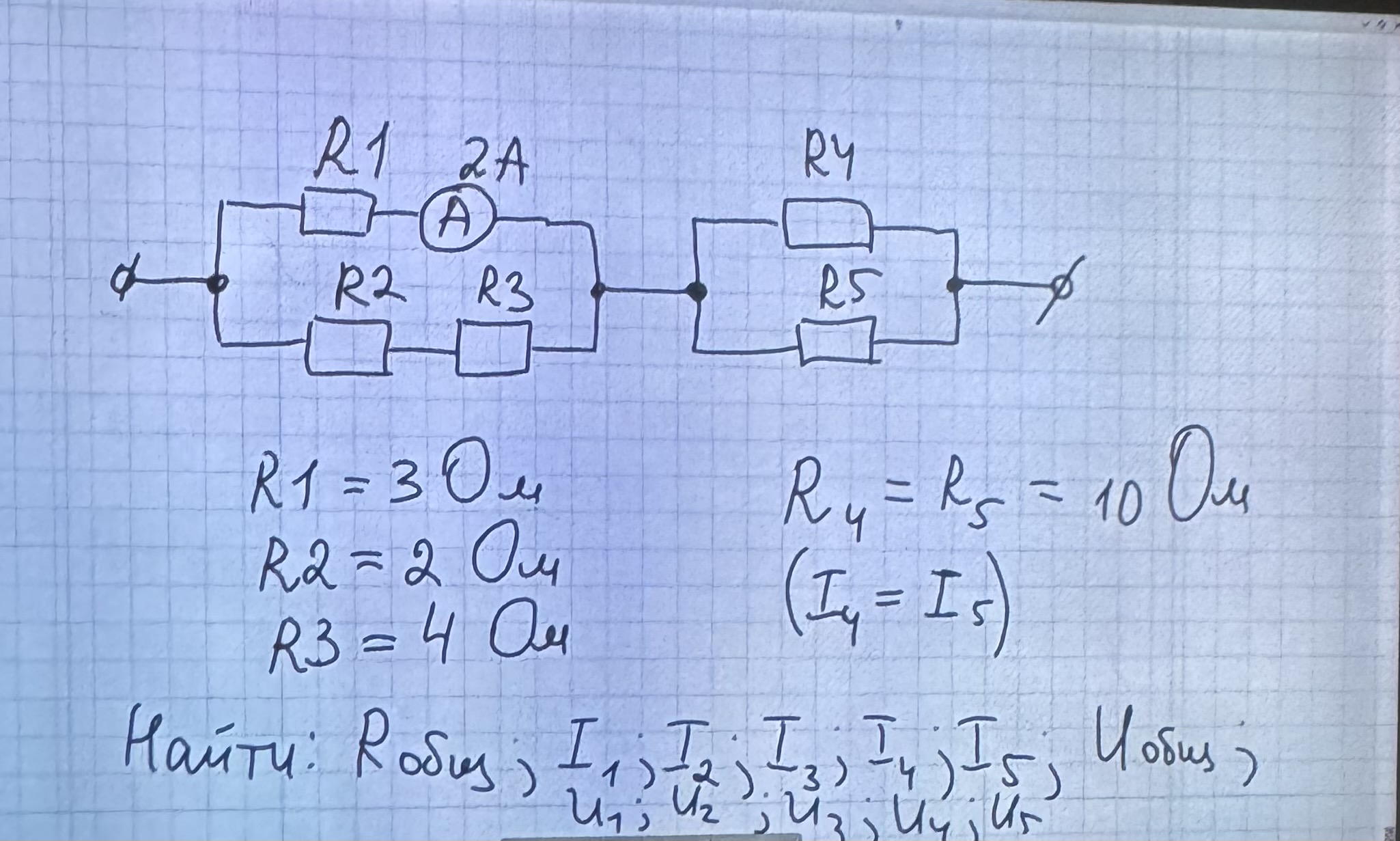

Реши

Чтобы решить задачу с цепью, необходимо определить эквивалентное сопротивление каждого участка и токи в разных частях цепи. Давайте разберем решение пошагово.

Дано:

• \( R_1 = 3 \, \text{Ом} \)
• \( R_2 = 2 \, \text{Ом} \)
• \( R_3 = 4 \, \text{Ом} \)
• \( R_4 = R_5 = 10 \, \text{Ом} \)

Требуется найти:

• Эквивалентное сопротивление \( R_{\text{общ}} \)
• Токи \( I_1, I_2, I_3, I_4, I_5 \)
• Напряжения \( U_1, U_2, U_3, U_4, U_5 \)

Решение:

1. Эквивалентное сопротивление первой группы резисторов (слева)

   Резисторы \( R_1, R_2, R_3 \) соединены последовательно. Резисторы \( R_2 \) и \( R_3 \) соединены параллельно. Сначала найдем их эквивалентное сопротивление:

   \[ R_{\text{паралл}} = \left( \frac{1}{R_2} + \frac{1}{R_3} \right)^{-1} = \left( \frac{1}{2} + \frac{1}{4} \right)^{-1} = \left( \frac{3}{4} \right)^{-1} = \frac{4}{3} \, \text{Ом} \]

   Затем \( R_1 \) и \( R_{\text{паралл}} \) соединены последовательно:

   \[ R_{\text{слева}} = R_1 + R_{\text{паралл}} = 3 + \frac{4}{3} = \frac{13}{3} \, \text{Ом} \]

2. Эквивалентное сопротивление второй группы резисторов (справа)

   Резисторы \( R_4 \) и \( R_5 \) соединены параллельно:

   \[ R_{\text{справа}} = \left( \frac{1}{R_4} + \frac{1}{R_5} \right)^{-1} = \left( \frac{1}{10} + \frac{1}{10} \right)^{-1} = \frac{10}{2} = 5 \, \text{Ом} \]

3. Общее эквивалентное сопротивление

   Теперь находим общее эквивалентное сопротивление цепи:

   \[ R_{\text{общ}} = R_{\text{слева}} + R_{\text{справа}} = \frac{13}{3} + 5 = \frac{28}{3} \approx 9.33 \, \text{Ом} \]

4. Ток в цепи

   Допустим, что общее напряжение в цепи равно \( U \). Тогда ток \( I \) в цепи равен:

   \[ I = \frac{U}{R_{\text{общ}}} \]

   Токи через резисторы \( R_4 \) и \( R_5 \) равны, т.к. они соединены параллельно, и из условия задачи \( I_4 = I_5 \).

5. Напряжение на участках

   • Для резисторов \( R_1, R_4, R_5 \) (т.к. они включены в цепь последовательно):

     \[ U_1 = I \times R_1 \]

     \[ U_4 = U_5 = I_4 \times R_4 \]

   • Для параллельных \( R_2 \) и \( R_3 \):

     \[ U_2 = U_3 = I \times R_{\text{паралл}} \]

6. Вывод формул

   Чтобы получить численные значения токов и напряжений, дополнительно нужно иметь значение общего напряжения \( U \). Далее, используя приведенные формулы, найдите значения.

Таким образом, имея \( U \) можно рассчитать конкретные значения для токов и напряжений.
