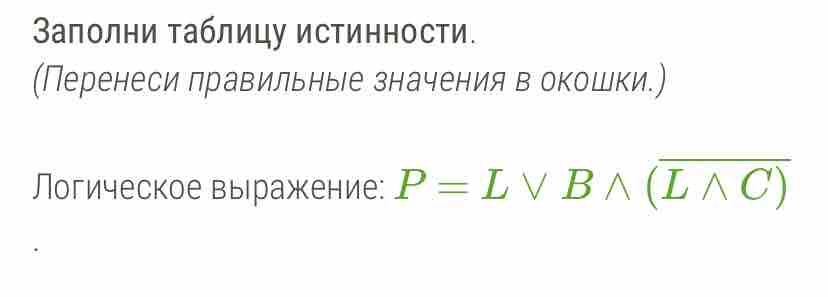

Для выполнения задания необходимо заполнить таблицу истинности для логического выражения \( P = L \lor B \land \overline{(L \land C)} \).
Давайте разберем шаг за шагом:
Понимание операторов:
- \( \land \) — логическое И (конъюнкция): истина только тогда, когда оба операнда истинны.
- \( \lor \) — логическое ИЛИ (дизъюнкция): истина, если хотя бы один операнд истинен.
- \( \overline{} \) — логическое НЕ (отрицание): превращает истину в ложь и наоборот.
Структура выражения:
- Рассмотрим часть \( \overline{(L \land C)} \): это инвертирует результат \( L \land C \).
- Затем \( B \land \overline{(L \land C)} \): это истинно, когда \( B \) истина и \( \overline{(L \land C)} \) истина.
- Наконец, \( L \lor [B \land \overline{(L \land C)}] \): истина, если хотя бы одна часть истина.
Таблица истинности: Мы рассматриваем все возможные комбинации значений логических переменных \( L \), \( B \), \( C \).
\[ \begin{array}{|c|c|c|c|c|c|c|} \hline L & B & C & L \land C & \overline{(L \land C)} & B \land \overline{(L \land C)} & L \lor (B \land \overline{(L \land C)}) \\ \hline 0 & 0 & 0 & 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & 0 & 1 & 0 & 0 \\ 0 & 1 & 0 & 0 & 1 & 1 & 1 \\ 0 & 1 & 1 & 0 & 1 & 1 & 1 \\ 1 & 0 & 0 & 0 & 1 & 0 & 1 \\ 1 & 0 & 1 & 0 & 1 & 0 & 1 \\ 1 & 1 & 0 & 0 & 1 & 1 & 1 \\ 1 & 1 & 1 & 1 & 0 & 0 & 1 \\ \hline \end{array} \]
- Столбец \( L \land C \) вычисляется по \( L \land C \).
- Столбец \( \overline{(L \land C)} \) инвертирует значение \( L \land C \).
- Столбец \( B \land \overline{(L \land C)} \) принимает истину, когда оба операнда истинны.
- Итоговый столбец \( L \lor (B \land \overline{(L \land C)}) \) показывает результат выражения \( P \).
