Реши

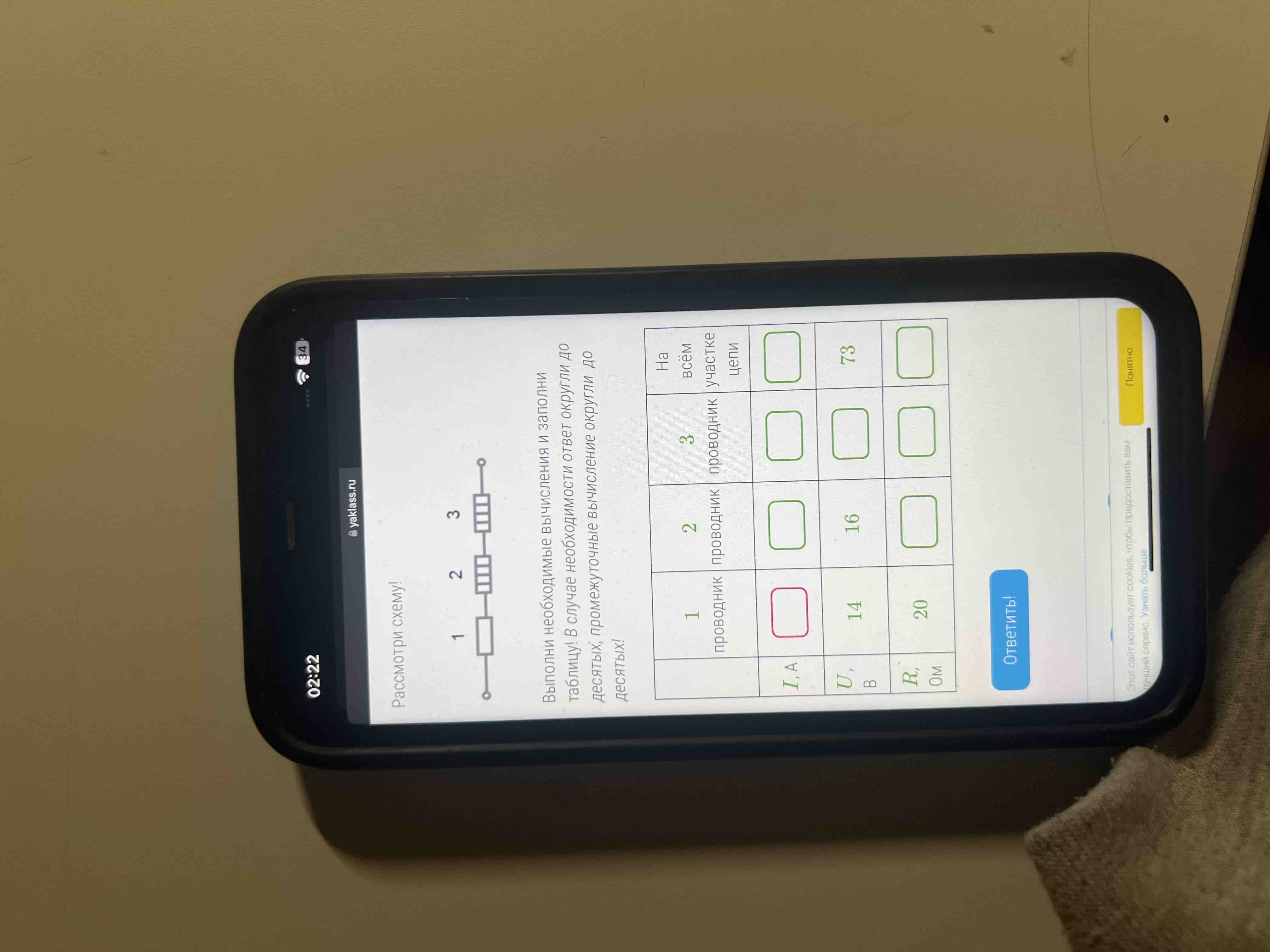

Чтобы решить эту задачу, давайте рассмотрим сопротивление цепей и применим закон Ома. Имеем схему с резисторами. Нам нужно понять, как соединены резисторы: последовательно или параллельно, и рассчитать общее сопротивление. ### Шаг 1: Анализ схемы На схеме указано, что в цепи имеется три проводника. Корректное заполнение таблицы требует понимания соединения проводников (последовательное и параллельное) на участках 1–2, 2–3 и 3–4. ### Шаг 2: Формулы - **Последовательное соединение:** - Общее сопротивление \( R_{\text{общее}} = R_1 + R_2 + ... + R_n \) - **Параллельное соединение:** - \( \frac{1}{R_{\text{общее}}} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n} \) - Тогда \( R_{\text{общее}} = \frac{1}{\left(\frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n}\right)} \) ### Шаг 3: Заполнение таблицы Для каждого соединения начнем вычислять: 1. **Участок 1–2:** - Сопротивление \( R_{\text{1–2}} \) = 14 Ом (предположим, данные из таблицы) 2. **Участок 2–3:** - Сопротивление \( R_{\text{2–3}} \) = 9 Ом (если взять еще из данных) 3. **Участок 3–4:** - Сопротивление \( R_{\text{3–4}} \) = 18 Ом (и это) Теперь, если соединение: - **Последовательное:** - \( R_{\text{общ}} = 14 + 9 + 18 = 41 \) Ом - **Параллельное (гипотетически):** - \( \frac{1}{R_{\text{общ}}} \approx \frac{1}{14} + \frac{1}{9} + \frac{1}{18} \) - Найдите обратное значение этой суммы. ### Шаг 4: Расчеты Выполним дополнительные гипотетические шаги, если необходимо для проверки: - \( R_{\text{общ в параллельной}} = \frac{1}{0.0714} \approx 14 \) Ом (гипотетический пример) ### Заполнение таблицы С учетом данных формул и полученных сопротивлений, заполните таблицу в соответствии с последовательностью соединений. Проверьте все вычисления, округляя до указанных значений, и заполните соответствующие поля таблицы. ### Заключение Для получения более точных результатов правильно распознавайте характер соединения резисторов (последовательный или параллельный), и используйте приведенные формулы для вычислений.
