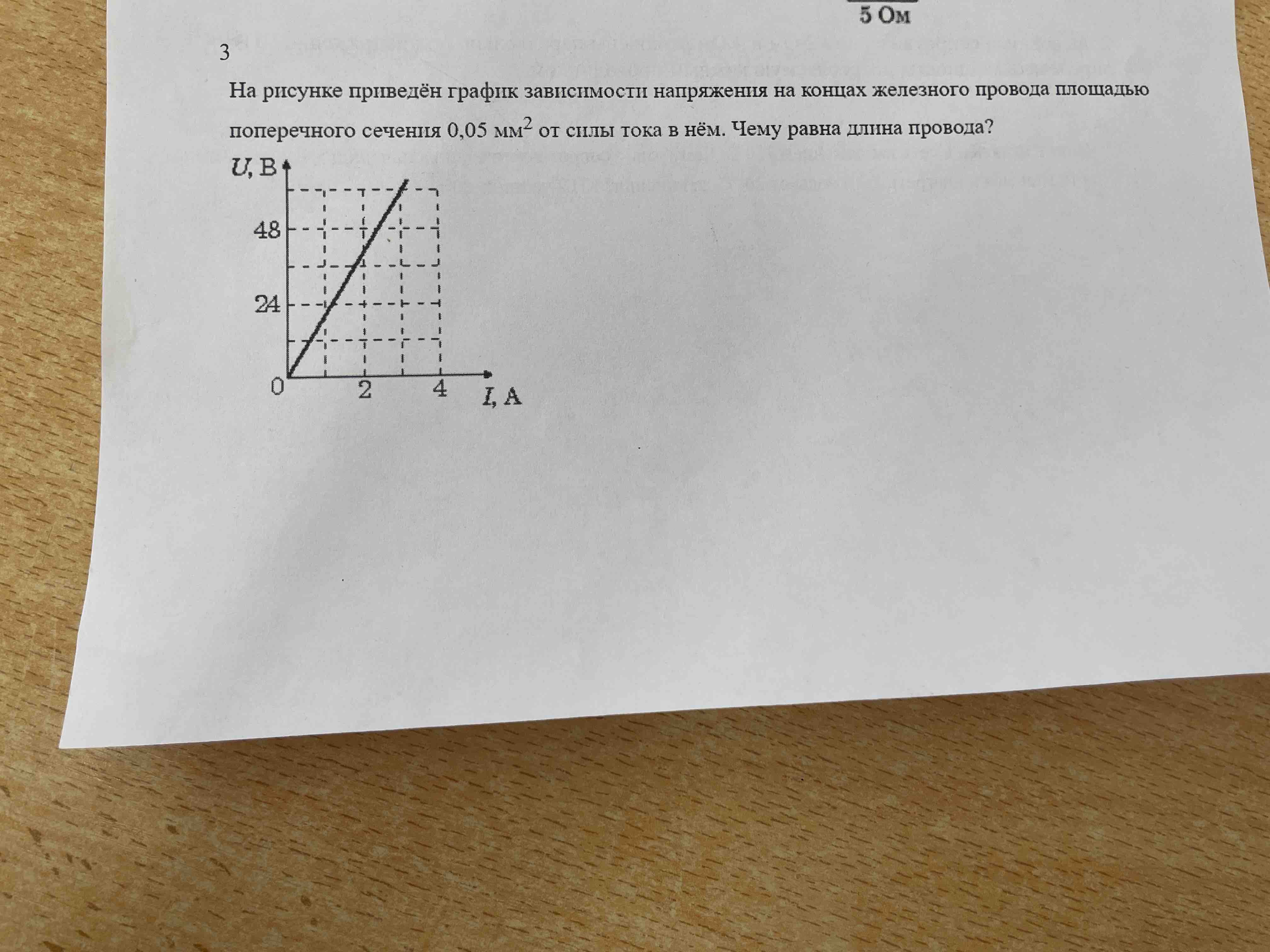

На рисунке приведён график в зависимости напряжения на концах железного провода площадью поперечного сечения 0,05 мм2 от силы тока в нём. чему ровна длина провода

Для решения этой задачи используем закон Ома и формулу для сопротивления проводника. ### Дано: - **Площадь поперечного сечения проводника (A):** \(0{,}05 \, \text{мм}^2 = 0{,}05 \times 10^{-6} \, \text{м}^2\) - **Удельное сопротивление железа (\(\rho\)):** \(0{,}1 \, \Omega \cdot \text{мм}^2/\text{м}\) - **График зависимости напряжения (U) от силы тока (I).** ### Найдем длину провода (L). #### 1. Закон Ома: Закон Ома для участка цепи: \[ U = I \cdot R \], где \(R\) — сопротивление. #### 2. Формула сопротивления: Сопротивление проводника определяется как: \[ R = \rho \cdot \frac{L}{A} \]. #### 3. Из графика: На графике видно, что при \(I = 4 \, \text{A}\), \(U = 48 \, \text{V}\). Пользуемся законом Ома: \[ R = \frac{U}{I} = \frac{48}{4} = 12 \, \Omega \]. #### 4. Подставим значения в формулу сопротивления: \[ 12 = 0{,}1 \times 10^{-6} \times \frac{L}{0{,}05 \times 10^{-6}} \]. Упростим уравнение: \[ 12 = 2 \times L \]. \[ L = \frac{12}{2} \]. \[ L = 6 \, \text{м} \]. ### Ответ: Длина провода составляет 6 метров.
