В этой задаче нужно определить величины токов и напряжений в различных частях электрической цепи.

Дано:

1. \( R_1 = 6 \, \text{Ом} \)
2. \( R_2 = 12 \, \text{Ом} \)
3. \( R_3 = 8 \, \text{Ом} \)
4. \( R_4 = 8 \, \text{Ом} \)
5. \( R_5 = 3 \, \text{Ом} \)
6. Общее напряжение \( U_{AB} = 15 \, \text{В} \)

Части задачи:

1. Определение общего сопротивления цепи

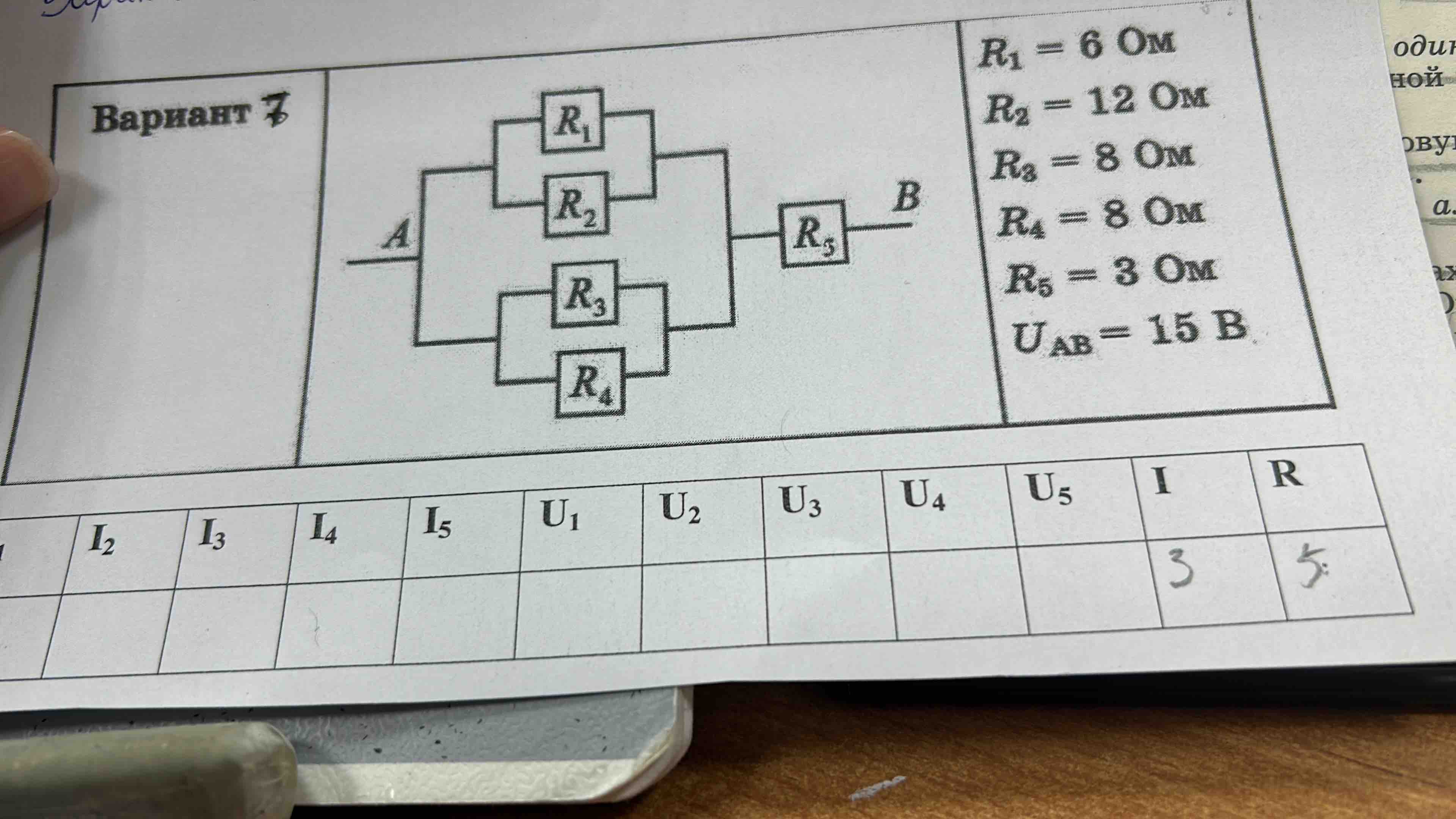

Учитывая схему, определим эквивалентное сопротивление:

• Последовательное соединение \( R_3 \) и \( R_4 \): \[ R_{34} = R_3 + R_4 = 8 + 8 = 16 \, \text{Ом} \]

• Параллельное соединение \( R_2 \) и \( R_{34} \): \[ \frac{1}{R_{234}} = \frac{1}{R_2} + \frac{1}{R_{34}} = \frac{1}{12} + \frac{1}{16} \]

  \[ \frac{1}{R_{234}} = \frac{4}{48} + \frac{3}{48} = \frac{7}{48} \]

  \[ R_{234} = \frac{48}{7} \approx 6.86 \, \text{Ом} \]

• Параллельное соединение с \( R_1 \): \[ \frac{1}{R_{1234}} = \frac{1}{R_1} + \frac{1}{R_{234}} = \frac{1}{6} + \frac{7}{48} \]

  \[ \frac{1}{R_{1234}} = \frac{8}{48} + \frac{7}{48} = \frac{15}{48} \]

  \[ R_{1234} = \frac{48}{15} = 3.2 \, \text{Ом} \]

• Последовательное соединение с \( R_5 \): \[ R_{\text{общ}} = R_{1234} + R_5 = 3.2 + 3 = 6.2 \, \text{Ом} \]

2. Определение общего тока в цепи

Общий ток: \[ I = \frac{U_{AB}}{R_{\text{общ}}} = \frac{15}{6.2} \approx 2.42 \, \text{А} \]

3. Напряжение на резисторе \( R_5 \)

\[ U_5 = I \times R_5 = 2.42 \times 3 \approx 7.26 \, \text{В} \]

4. Напряжение на параллельной группе резисторов \( R_1, R_2, R_3, R_4 \)

\[ U_{1234} = U_{AB} - U_5 = 15 - 7.26 = 7.74 \, \text{В} \]

5. Ток через \( R_1 \)

\[ I_1 = \frac{U_{1234}}{R_1} = \frac{7.74}{6} \approx 1.29 \, \text{А} \]

6. Ток через \( R_{234} \)

Так как через параллельно соединенные цепи текут равные напряжения: \[ I_{234} = \frac{U_{1234}}{R_{234}} \approx \frac{7.74}{6.86} \approx 1.13 \, \text{А} \]

7. Напряжение на параллельных \( R_2, R_3, R_4 \)

• Напряжение на \( R_{34} \) и \( R_2 \) будет одинаково из-за параллельного соединения: \[ U_{34} = U_2 = U_{1234} \]

8. Ток через \( R_2, R_3, R_4 \)

\[ I_2 = \frac{U_{1234}}{R_2} \approx \frac{7.74}{12} \approx 0.645 \, \text{А} \]

\[ I_{34} = I_{234} - I_2 \approx 1.13 - 0.645 \approx 0.485 \, \text{А} \]

Ток через \( R_3 \) и \( R_4 \) равен, так как они соединены последовательно: \[ I_3 = I_4 = I_{34} \approx 0.485 \, \text{А} \]

Таким образом, основные параметры в цепи были вычислены.
