Найди то что на фото

Давай разберем эту задачу по шагам.

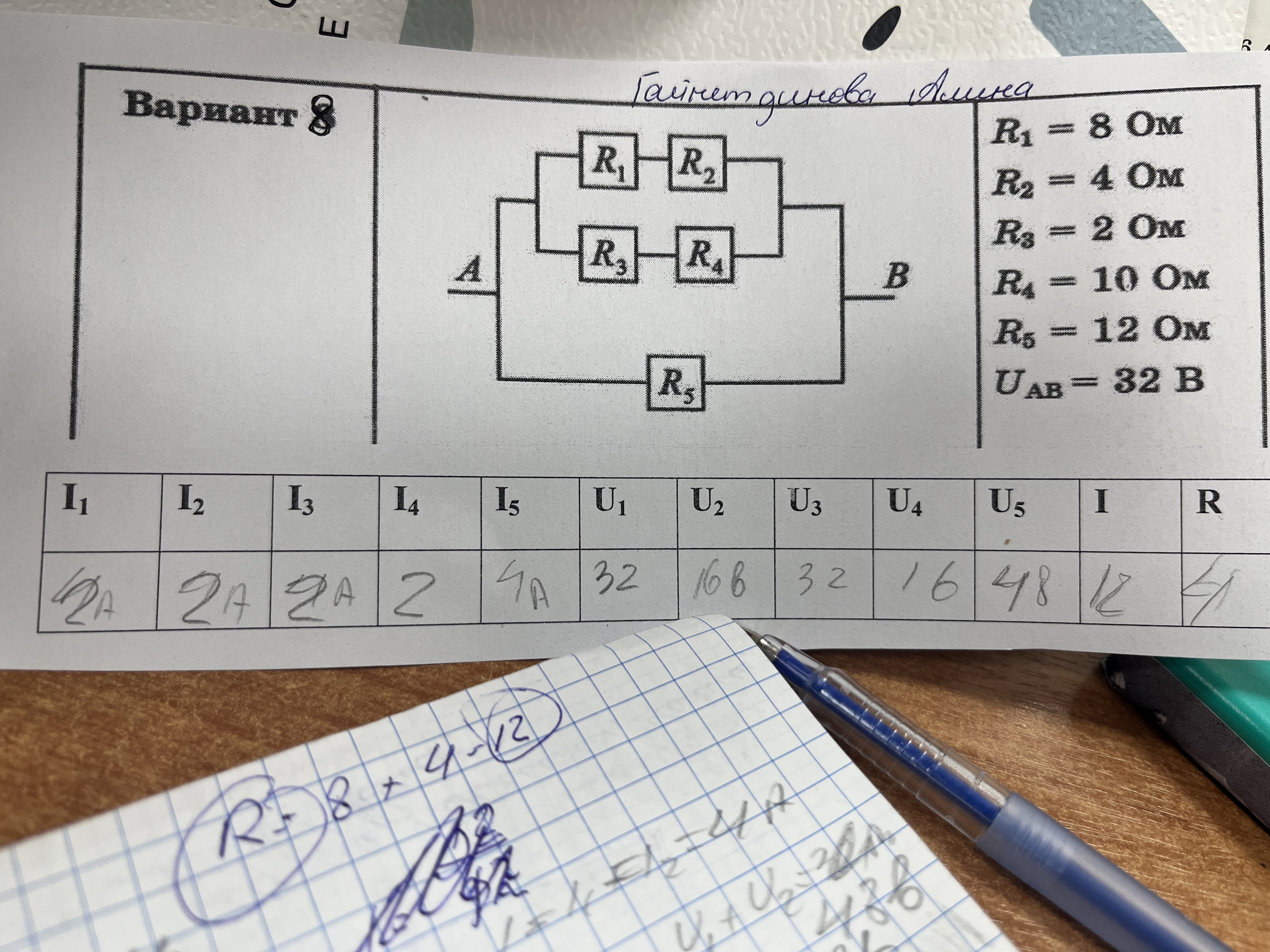

У нас есть резисторная цепь и необходимо найти токи \(I_1, I_2, I_3, I_4\), а также сопротивления \(R_{\text{об}\_\text{ц}}\) и \(R_{\text{об}\_\text{п}}\), используя заданные резисторы и напряжение.

Дано:

• \(R_1 = 8\, \text{Ом}\)
• \(R_2 = 4\, \text{Ом}\)
• \(R_3 = 2\, \text{Ом}\)
• \(R_4 = 10\, \text{Ом}\)
• \(R_5 = 12\, \text{Ом}\)
• \(U_{AB} = 32\, \text{В}\)

Подход к решению:

1. Найдем эквивалентное сопротивление схемы:

   • Резисторы \(R_1\) и \(R_2\) параллельны: \[ \frac{1}{R_{12}} = \frac{1}{R_1} + \frac{1}{R_2} = \frac{1}{8} + \frac{1}{4} = \frac{1}{8} + \frac{2}{8} = \frac{3}{8} \Rightarrow R_{12} = \frac{8}{3}\, \text{Ом} \]

   • Резисторы \(R_4\) и \(R_5\) параллельны: \[ \frac{1}{R_{45}} = \frac{1}{R_4} + \frac{1}{R_5} = \frac{1}{10} + \frac{1}{12} \] Приведем к общему знаменателю: \[ \frac{1}{R_{45}} = \frac{6}{60} + \frac{5}{60} = \frac{11}{60} \Rightarrow R_{45} = \frac{60}{11}\, \text{Ом} \]

   • Затем, сопротивления \(R_{12}\), \(R_3\) и \(R_{45}\) соединены последовательно: \[ R_{\text{экв}} = R_{12} + R_3 + R_{45} = \frac{8}{3} + 2 + \frac{60}{11} \]

2. Найдем общий ток в цепи:

   Используя закон Ома, ток \(I\) в цепи: \[ I = \frac{U_{AB}}{R_{\text{экв}}} \]

3. Рассчитаем токи через резисторы:

   • Для каждого параллельного соединения используем делитель тока и закон Ома, чтобы найти индивидуальные токи через резисторы.

4. Подставим известные значения и рассчитаем:

   Таким образом, можно пошагово вычислить все необходимые значения. Выполнив вычисления, вы получите значения токов \(I_1, I_2, I_3, I_4\) и эквивалентного сопротивления \(R_{\text{экв}}\).

Если требуется дополнительная помощь с конкретными расчетами, дай знать!
