Реши задачу номер211

Конечно, давайте разберемся с задачей 211.

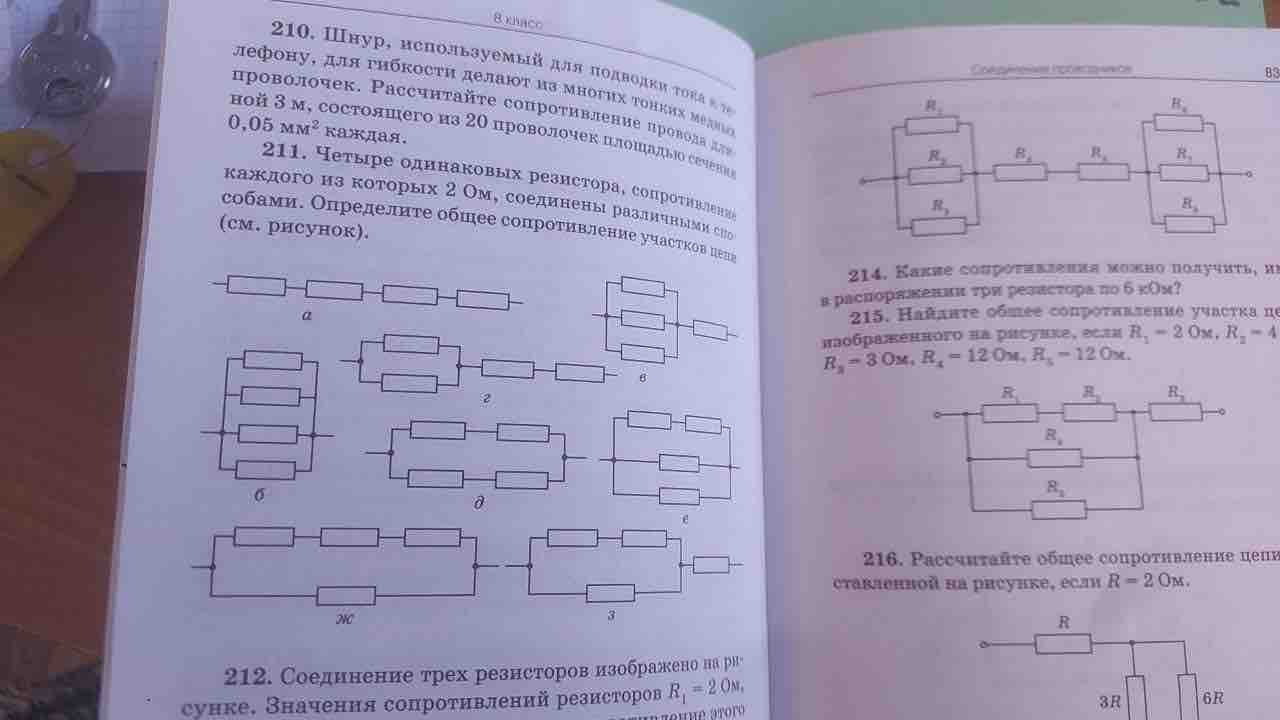

Задача: Четыре одинаковых резистора, сопротивление каждого из которых 2 Ом, соединены с помощью проводников и изображены на рисунке. Определите общее сопротивление участка цепи.

Для решения задачи выполним следующие шаги:

1. Анализ схемы:

   • Рассмотрим, как подключены резисторы. Из схемы видно, что резисторы соединены комбинацией последовательного и параллельного соединения.

2. Распознавание соединений:

   • Два резистора в каждой "ветви" соединены последовательно. Это значит, что сопротивление каждой ветви: \[ R_{\text{ветвь}} = R_{\text{1}} + R_{\text{2}} = 2 \, \Omega + 2 \, \Omega = 4 \, \Omega \]

3. Параллельное соединение:

   • Две получившиеся ветви с сопротивлениями \(4 \, \Omega\) соединены параллельно.
   • Формула для расчета общего сопротивления двух параллельно соединенных резисторов: \[ \frac{1}{R_{\text{общее}}} = \frac{1}{R_{1}} + \frac{1}{R_{2}} \] где \(R_{1} = R_{2} = 4 \, \Omega\).

4. Вычисление:

   • Подставим значения в формулу: \[ \frac{1}{R_{\text{общее}}} = \frac{1}{4} + \frac{1}{4} = \frac{2}{4} = \frac{1}{2} \]
   • Найдем \(R_{\text{общее}}\): \[ R_{\text{общее}} = \frac{1}{\frac{1}{2}} = 2 \, \Omega \]

5. Результат:

   • Общее сопротивление участка цепи составляет \(2 \, \Omega\).

Таким образом, этой комбинацией соединений мы получаем общее сопротивление, равное 2 Ом.
