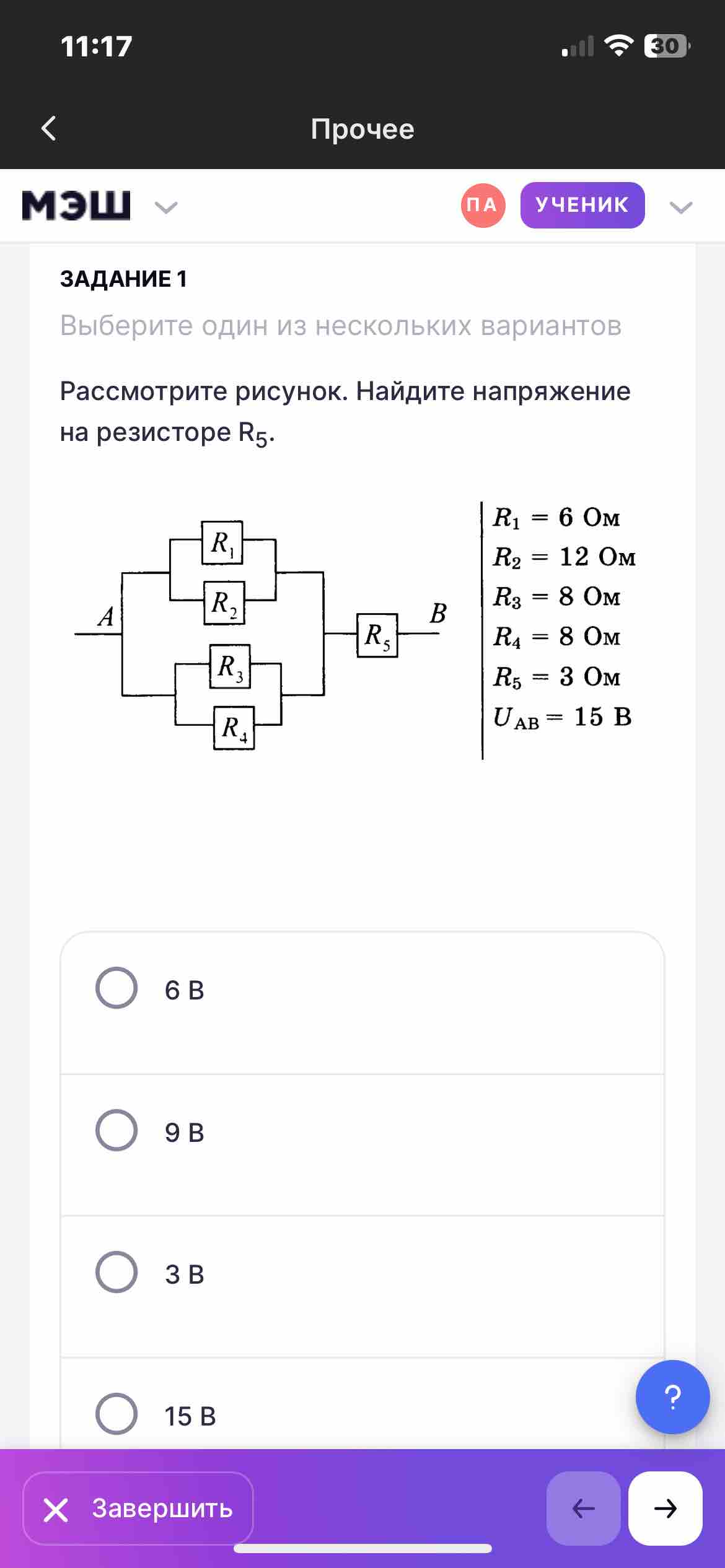

Рассмотрите рисунок .найдите напряжение на резисторе R5
Чтобы найти напряжение на резисторе \( R_5 \), нужно сначала проанализировать предложенную схему и использовать закон Ома и правила для последовательного и параллельного соединения резисторов.
Шаги решения
Определение цепи:
- Сначала определим, как соединены резисторы. В схеме видно, что \( R_1 \) и \( R_2 \) соединены последовательно, и затем они подключены параллельно с \( R_3 \). Так же, как и \( R_4 \) и \( R_5 \).
Вычисление эквивалентного сопротивления:
Последовательное соединение \( R_1 \) и \( R_2 \): \[ R_{12} = R_1 + R_2 = 6 \, \Omega + 12 \, \Omega = 18 \, \Omega \]
Параллельное соединение \( R_{12} \) и \( R_3 \): \[ \frac{1}{R_{123}} = \frac{1}{R_{12}} + \frac{1}{R_3} = \frac{1}{18} + \frac{1}{9} \] \[ R_{123} = \frac{18 \times 9}{18 + 9} = \frac{162}{27} = 6 \, \Omega \]
Последовательное соединение \( R_4 \) и \( R_5 \): \[ R_{45} = R_4 + R_5 = 12 \, \Omega + 6 \, \Omega = 18 \, \Omega \]
Параллельное соединение \( R_{123} \) и \( R_{45} \): \[ \frac{1}{R_{total}} = \frac{1}{R_{123}} + \frac{1}{R_{45}} = \frac{1}{6} + \frac{1}{18} \] \[ R_{total} = \frac{18 \times 6}{18 + 6} = \frac{108}{24} = 4.5 \, \Omega \]
Вычисление общего тока:
- Используя общее напряжение: \[ U_{AB} = 15 \, В \'] \[ I = \frac{U_{AB}}{R_{total}} = \frac{15}{4.5} = \frac{10}{3} \, A \]
Напряжение на резисторе \( R_5 \):
Напряжение распределяется по параллельным ветвям, где \( R_{45} \) и \( R_{123} \) параллельно: \[ U_{R_{45}} = I \times R_{123} = \frac{10}{3} \times 6 = 20 \, В \]
Напряжение на \( R_5 \) (так как \( R_4 \) и \( R_5 \) соединены последовательно у \( R_{45} \)): \[ U_{R_5} = \frac{R_5}{R_{45}} \times U_{R_{45}} = \frac{6}{18} \times 20 = 6.67 \, В \]
Таким образом, напряжение на резисторе \( R_5 \) составляет приближенно 6.67 В. Проверяйте округления и точности с учетом знаков и выделений в задании.
