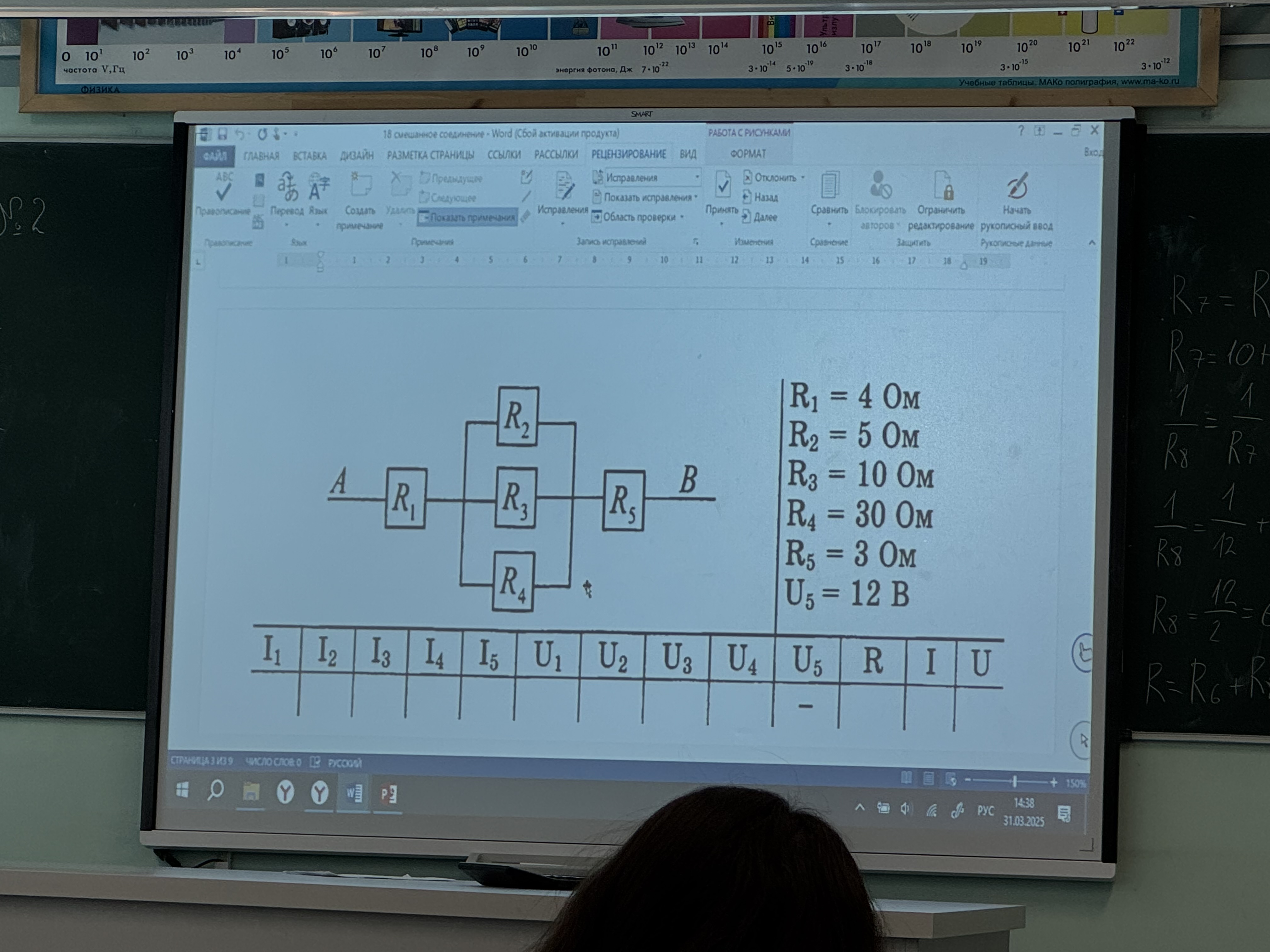

На изображении представлена электрическая схема, состоящая из резисторов. Давайте разберёмся в решении задачи, связанной с этой схемой.
Определение конфигурации схемы: На изображении мы видим схему, в которой резисторы \( R_1 \), \( R_2 \), \( R_3 \), \( R_4 \), и \( R_5 \) подключены между точками \( A \) и \( B \).
Параллельное и последовательное соединение:
- Параллельное соединение: Для резисторов в ветвях, которые оказываются параллельными, полное сопротивление \( R \) можно найти по формуле: \[ \frac{1}{R_{\text{eq}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots \]
- Последовательное соединение: Для последовательно соединённых резисторов: \[ R_{\text{eq}} = R_1 + R_2 + \ldots \]
Рассмотрение схемы: На схеме только одно соединение отображено между точками \( A \) и \( B \). Сначала нужно определить, какие резисторы соединены параллельно, а какие последовательно, исходя из положения на изображении. Из анализа видно, что:
- \( R_1 \), \( R_2 \), \( R_3 \), и \( R_4 \) соединены параллельно.
- \( R_5 \) последовательно соединён с параллельной группой.
Вычисление эквивалентного сопротивления:
Сначала найдем эквивалентное сопротивление параллельной группы \( R_1 \), \( R_2 \), \( R_3 \), \( R_4 \): \[ \frac{1}{R_{\text{eq}}} = \frac{1}{40} + \frac{1}{50} + \frac{1}{100} + \frac{1}{30} \]
Вычисление: \[ \frac{1}{R_{\text{eq}}} = \frac{1}{40} + \frac{1}{50} + \frac{1}{100} + \frac{1}{30} = \frac{15 + 12 + 6 + 20}{600} = \frac{53}{600} \]
\[ R_{\text{eq}} = \frac{600}{53} \approx 11.32 \, \text{Ом} \]
Общий эквивалентный резистор: Теперь добавим последовательный резистор \( R_5 = 30 \, \text{Ом} \): \[ R_{\text{total}} = R_{\text{eq}} + R_5 = 11.32 + 30 = 41.32 \, \text{Ом} \]
Заключение: Мы нашли общее сопротивление цепи. В зависимости от контекста задачи, используя закон Ома (\( U = IR \)), можно дальше находить токи или напряжения в различных участках схемы. Если требуется, уточните задачу для продолжения.
Надеюсь, объяснение было полезным!
