Давайте разберём эту задачу шаг за шагом.

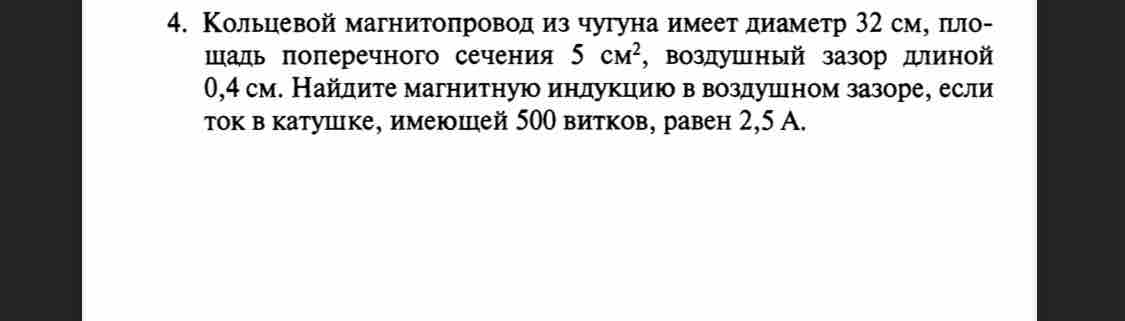

Дано:
- Диаметр кольцевого магнитопровода \(D = 32 \, \text{см} = 0{.}32 \, \text{м}\).
- Площадь поперечного сечения \(S = 5 \, \text{см}^2 = 5 \times 10^{-4} \, \text{м}^2\).
- Воздушный зазор \(l_{\text{gap}} = 0{.}4 \, \text{см} = 0{.}004 \, \text{м}\).
- Количество витков \(N = 500\).
- Ток \(I = 2{.}5 \, \text{A}\).
Найти: Магнитную индукцию \(B\) в воздушном зазоре.
Решение:
Определяем длину магнитопровода с учётом воздушного зазора:
В длину магнитопровода входит периметр кольца и добавочный воздушный зазор.
\[ l_{\text{total}} = \pi \cdot D + l_{\text{gap}} \] \[ l_{\text{total}} = \pi \cdot 0{.}32 + 0{.}004 = 1{.}004 \, \text{м} \]
Находим магнитное напряжение:
Формула для магнитного напряжения:
\[ \mathcal{F} = N \cdot I \] \[ \mathcal{F} = 500 \cdot 2{.}5 = 1250 \, \text{А}\cdot\text{витков} \]
Определяем магнитную напряжённость в воздушном зазоре.
Так как магнитное сопротивление всей цепи сосредоточено в воздушном зазоре, используем формулу:
\[ H = \frac{\mathcal{F}}{l_{\text{gap}}} \] \[ H = \frac{1250}{0{.}004} = 312500 \, \text{A/m} \]
Находим магнитную индукцию в воздушном зазоре:
Используем закон Био-Савара:
\[ B = \mu_0 \cdot H \] где \(\mu_0 \approx 4\pi \times 10^{-7} \, \text{T}\cdot\text{m/A}\).
\[ B = 4\pi \times 10^{-7} \cdot 312500 \approx 0{.}3927 \, \text{T} \]
Таким образом, магнитная индукция в воздушном зазоре составляет приблизительно \(0{.}3927 \, \text{Тл}\).
