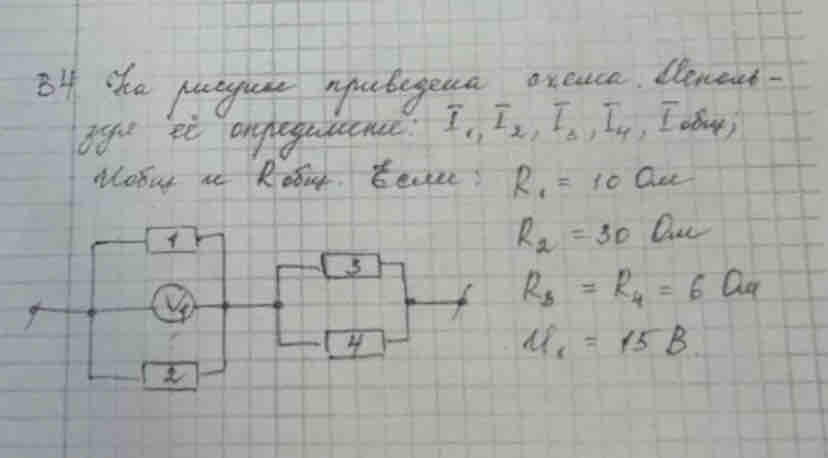

На рисунке приведена схема используя её определения: I1,l2,I3,I4, I общее; U общее и R общее если R1= 10 Ом, R2= 30 Om, R3=R4= 6 Ом, U1= 15B

Чтобы понять и решить задачу, начнем с анализа схемы. На рисунке изображена смешанная схема соединения резисторов, состоящая из последовательного и параллельного соединений. ### Данные - \( R_1 = 10 \, \text{Ом} \) - \( R_2 = 30 \, \text{Ом} \) - \( R_3 = R_4 = 6 \, \text{Ом} \) - \( U_1 = 15 \, \text{В} \) ### Шаг 1: Анализ схемы 1. **Резисторы \( R_3 \) и \( R_4 \) соединены параллельно.** - Для параллельного соединения эквивалентное сопротивление рассчитывается по формуле: \[ \frac{1}{R_{34}} = \frac{1}{R_3} + \frac{1}{R_4} \] \[ \frac{1}{R_{34}} = \frac{1}{6} + \frac{1}{6} = \frac{2}{6} = \frac{1}{3} \] \[ R_{34} = 3 \, \text{Ом} \] 2. **Резисторы \( R_1 \), \( R_2 \) и эквивалент \( R_{34} \) соединены последовательно.** - Для последовательного соединения суммарное сопротивление: \[ R_{\text{общее}} = R_1 + R_2 + R_{34} \] \[ R_{\text{общее}} = 10 + 30 + 3 = 43 \, \text{Ом} \] ### Шаг 2: Найти общий ток 3. **Используем закон Ома для вычисления общего тока \((I_{\text{общее}})\):** \[ I_{\text{общее}} = \frac{U_1}{R_{\text{общее}}} \] \[ I_{\text{общее}} = \frac{15}{43} \approx 0.35 \, \text{А} \] ### Шаг 3: Найти токи через резисторы 4. **Ток через резисторы \( R_1 \) и \( R_2 \) равен общему току \( I_{\text{общее}} \).** 5. **Ток через резисторы \( R_3 \) и \( R_4 \):** - Ток через параллельную ветвь равен \( I_{\text{общее}} \), но делится равномерно между резисторами \( R_3 \) и \( R_4 \): \[ I_3 = I_4 = \frac{I_{\text{общее}}}{2} \approx \frac{0.35}{2} \approx 0.175 \, \text{А} \] ### Шаг 4: Итог - \( I_1 = I_2 = I_{\text{общее}} \approx 0.35 \, \text{А} \) - \( I_3 = I_4 \approx 0.175 \, \text{А} \) - \( R_{\text{общее}} = 43 \, \text{Ом} \) - \( U_{\text{общее}} = U_1 = 15 \, \text{В} \) Это решение показывает шаги и объяснения для понимания операции электрической цепи.
