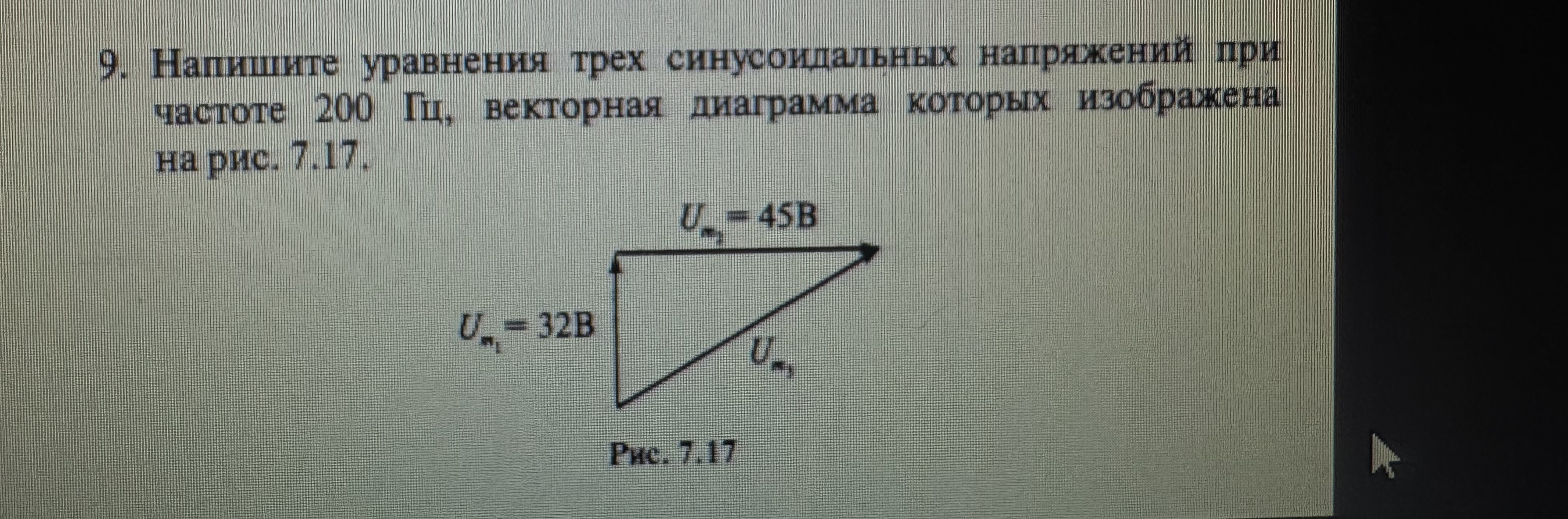

Для решения задачи нужно записать уравнения трёх синусоидальных напряжений, используя информацию из векторной диаграммы. Имеется два вектора напряжения: - \( U_a = 32 \, \text{В} \) - \( U_b = 45 \, \text{В} \) ### Шаг 1: Определим общие параметры Частота: \( f = 200 \, \text{Гц} \). Период: \[ T = \frac{1}{f} = \frac{1}{200} \, \text{с} = 0.005 \, \text{с} \] Угловая частота (\( \omega \)): \[ \omega = 2\pi f = 2\pi \times 200 = 400\pi \, \text{рад/с} \] ### Шаг 2: Запишем уравнения для напряжений 1. **Для \( U_a \):** Поскольку фаза не указана, можем принять начальную фазу как \( \phi_a = 0 \). \[ u_a(t) = U_a \sin(\omega t) = 32 \sin(400\pi t) \] 2. **Для \( U_b \):** Угол между \( U_a \) и \( U_b \), судя по диаграмме, составляет \( 90^\circ \) или \( \frac{\pi}{2} \) радиан. \[ u_b(t) = U_b \sin(\omega t + \frac{\pi}{2}) = 45 \sin(400\pi t + \frac{\pi}{2}) \] Используя тригонометрическое свойство \( \sin(x + \frac{\pi}{2}) = \cos(x) \), можно записать: \[ u_b(t) = 45 \cos(400\pi t) \] 3. **Для третьего напряжения \( U_c \):** Векторная диаграмма задается треугольником. Из векторов известно только \( U_a \) и \( U_b \). Можно предположить, что \( U_c \) образует равнобедренный треугольник, то есть находится на оси синуса. Если векторная диаграмма не уточняет угол, можно принять \( U_c = U_a + U_b \) в этом направлении. \[ u_c(t) = (U_a + U_b) \sin(\omega t) = (32 + 45) \sin(400\pi t) = 77 \sin(400\pi t) \] Таким образом, уравнения трех синусоидальных напряжений будут: \[ u_a(t) = 32 \sin(400\pi t) \] \[ u_b(t) = 45 \cos(400\pi t) \] \[ u_c(t) = 77 \sin(400\pi t) \] Это решение основано на предположении о расположении и направлениях векторов в диаграмме. Если диаграмма содержит другие углы или указания, их необходимо учесть.
