Решите задачу по физике

Чтобы помочь вам решить задачу по физике, давайте разберём каждый из представленных случаев с цепями, выясняя эквивалентное сопротивление и токи, где это нужно.

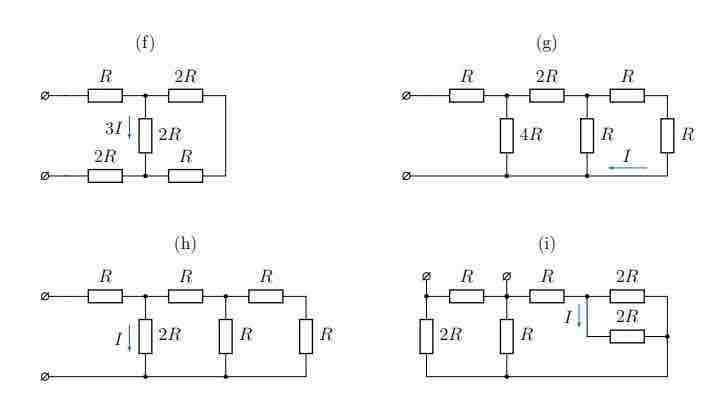

Схема (f)

1. Параллельное соединение:

   • Два сопротивления \( R \) и \( 2R \) соединены параллельно.
   • Формула для эквивалентного сопротивления \( R_{\text{экв}} \) параллельной цепи:
     \[ \frac{1}{R_{\text{экв}}} = \frac{1}{R} + \frac{1}{2R} = \frac{2}{2R} + \frac{1}{2R} = \frac{3}{2R} \]
   • \( R_{\text{экв}} = \frac{2R}{3} \).

2. Последовательное соединение:

   • Это эквивалентное сопротивление \( \frac{2R}{3} \) соединено последовательно с \( 2R \).
   • Суммарное сопротивление: \[ R_{\text{общ}} = \frac{2R}{3} + 2R = \frac{2R}{3} + \frac{6R}{3} = \frac{8R}{3} \]

Схема (g)

1. Сопротивления на одном уровне:

   • Параллельно \( R \), \( 4R \) и другому \( R \) (верхний и нижний) можно разобрать:
   • Верхняя и нижняя параллель начинают взаимодействовать с \( R\), соединённым последовательно.

2. Параллельное соединение:

   • Верхняя часть: \[ \frac{1}{R_{\text{экв1}}} = \frac{1}{R} + \frac{1}{4R} = \frac{5}{4R} \implies R_{\text{экв1}} = \frac{4R}{5} \]
   • Это соединено последовательно со средним \( R \) и нижним \( R \).

3. Стоимость полного анализа:

   • Общий расход сопротивлений для расчёта суммы в разрезе слоёв.

Схема (h) и (i)

Процесс аналогичен ранее описанным:

• Используя последовательное и параллельное соединение, рассчитываем эквивалентное сопротивление.

Для точности лучше понимать цель вычисления. Если нужна помощь с конкретной конфигурацией, дайте знать!
