Решить

Для решения данной задачи нам нужно разобраться с электрической цепью.

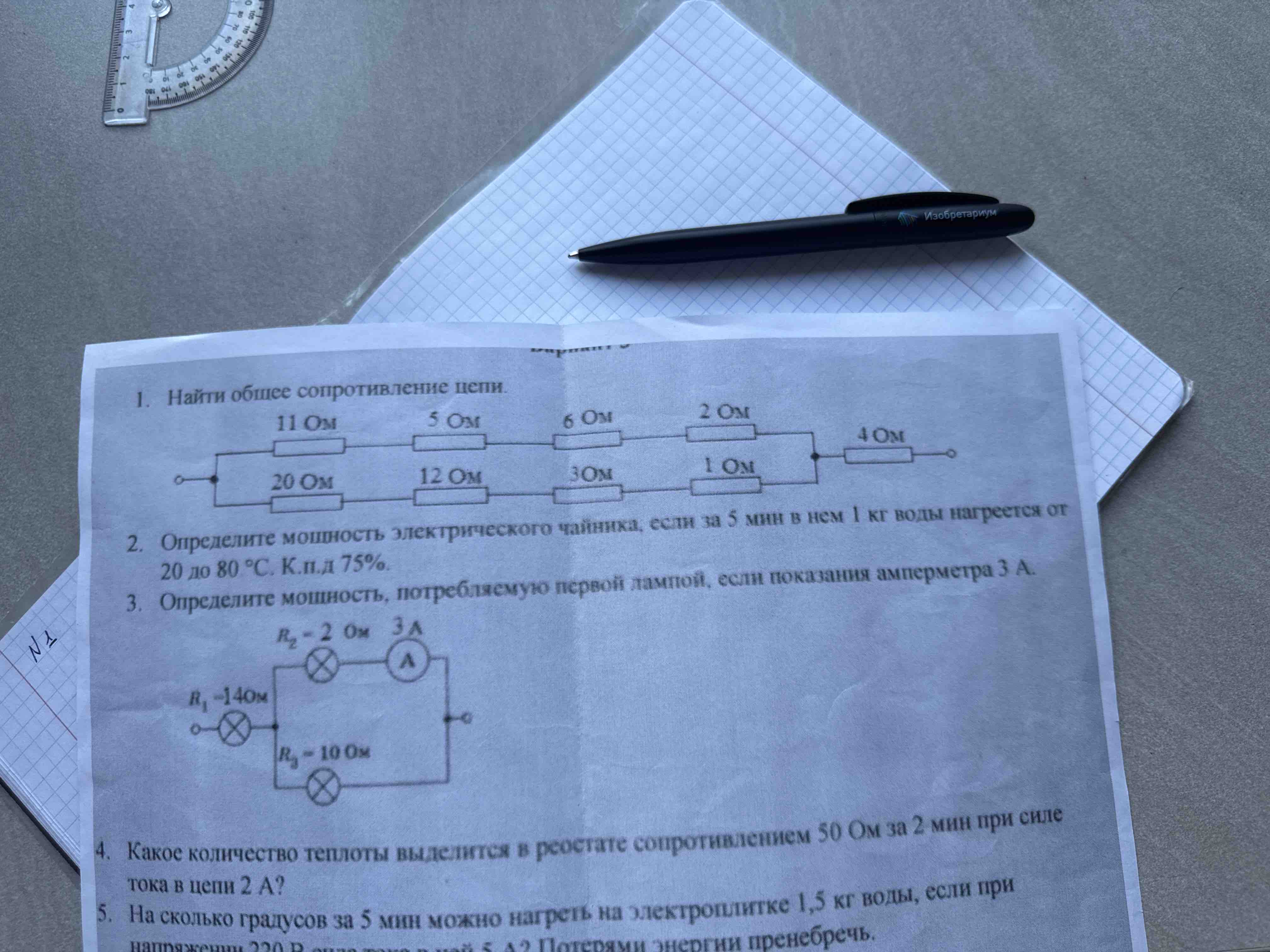

Задача 1: Найдите общее сопротивление цепи

Изображена схема с четырьмя резисторами. Мы видим последовательное и параллельное соединение.

Шаг 1: Определение соединений

1. Последовательно соединённые резисторы: Их сопротивления просто складываются.
2. Параллельно соединённые резисторы: Для них используем формулу: \[ \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n} \]

Решение:

1. Последовательное соединение \(R_3\) и \(R_4\): \[ R_{34} = R_3 + R_4 = 1 \text{ Ом} + 1 \text{ Ом} = 2 \text{ Ом} \]

2. Параллельное соединение \(R_2\) и результат \(R_{34}\): \[ \frac{1}{R_{234}} = \frac{1}{R_2} + \frac{1}{R_{34}} = \frac{1}{2 \text{ Ом}} + \frac{1}{2 \text{ Ом}} = \frac{1}{1 \text{ Ом}} \] \[ R_{234} = 1 \text{ Ом} \]

3. Последовательное соединение \(R_1\), \(R_{234}\) и \(R_5\): \[ R_{\text{общ}} = R_1 + R_{234} + R_5 = 1 \text{ Ом} + 1 \text{ Ом} + 1 \text{ Ом} = 3 \text{ Ом} \]

Таким образом, общее сопротивление цепи составляет 3 Ом.

Задача 2: Найдите ток, протекающий через каждый резистор, если ток через амперметр A составляет 1 А

Шаг 2: Вычисление напряжений и токов

1. Зная, что ток через амперметр составляет 1 А, он также проходит через \(R_1\) и \(R_5\):

   • Напряжение на \(R_1\), \(U_1\) = 1 Ом × 1 А = 1 В
   • Напряжение на \(R_5\), \(U_5\) = 1 Ом × 1 А = 1 В

2. Общее напряжение на параллельной ветви \(R_2\) и \(R_{34}\) равно напряжению на \(R_{234}\). То есть 1 В.**

   • Для параллельных резисторов напряжение одинаково.

3. Ток через \(R_2\) и \(R_{34}\):

   • \(I_2\) = \(\frac{1 \text{ В}}{2 \text{ Ом}}\) = 0.5 A
   • Поскольку сопротивление параллельных резисторов одинаковое, ток делится поровну:
     • \(I_3\) = \(I_4\) = \(0.5 \text{ A} / 2\) = 0.25 A

Таким образом, ток через резисторы составляет:

• \(I_1\) = 1 A
• \(I_2\) = 0.5 A
• \(I_3\) = 0.25 A
• \(I_4\) = 0.25 A
• \(I_5\) = 1 A
